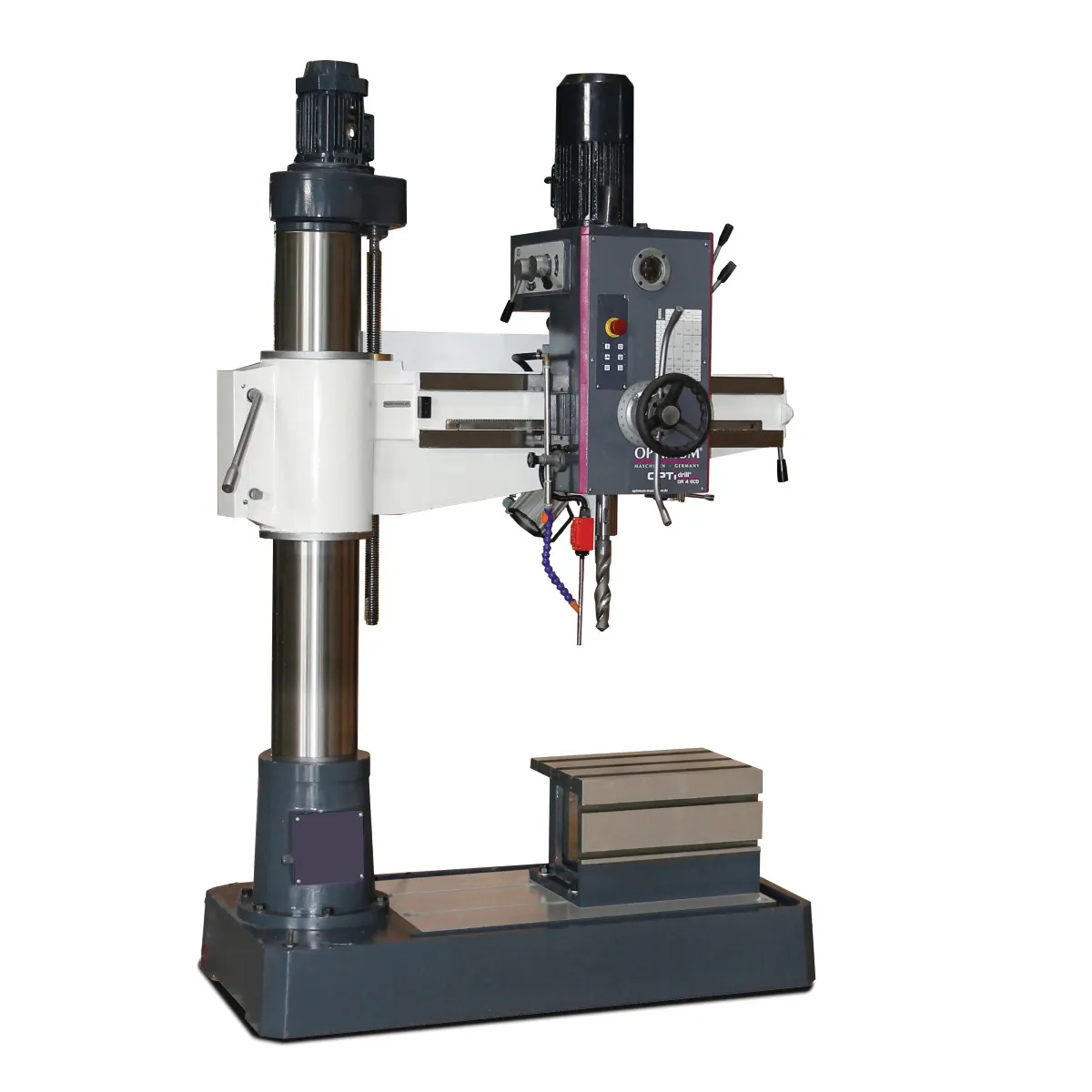

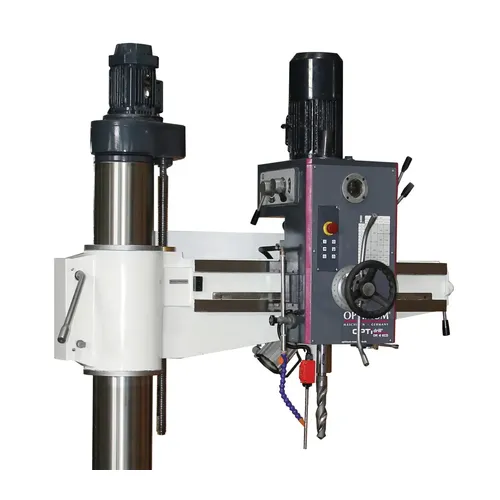

Radiální vrtačka OPTIdrill RD 4E 3049340 Optimum

Technická data:

• Vrtací výkon trvalý | ocel: 32 mm
• Vrtací výkon max. | ocel: 35 mm
• Řezání závitů | ocel: M20
• T-drážky | počet: 2
• T-drážky | velikost drážky: 16 mm
• T-drážky | rozteč : 200 mm
• Kužel vřetena: MT4
• Rozsah rychlosti posuvu: 0,1 - 0,25 mm/ot
• Otáčky: 75–1220ot/min
• Plynulá změna otáček: Ne
• Počet rychlostních stupňů: 6
• Vzdálenost vřeteno - sloup: 300 - 870 mm
• Vzdálenost vřeteno - pracovní stůl: (základna) 1060 mm
• Rozsah posuvu vřetene: 570 mm
• Průměr sloupu: 210 mm
• Rozměry základny: 1400×700mm
• Výkon hlavního motoru: 2200 W
• Výkon zvedacího motoru ramene: 750 W
• Elektrické připojení: 400 V
• Rozměry (š × v × h): 1550×2200×750 mm
• Hmotnost: 800 kg

Popis:

• Široké spektrum použití, jako je vrtání, vystružování, řezání závitů
• Elektricky brzděný motor
• Stejnosměrné elektrické napájení 24 V a dvoukanálový bezpečnostní řetěz podle normy DIN EN 12717

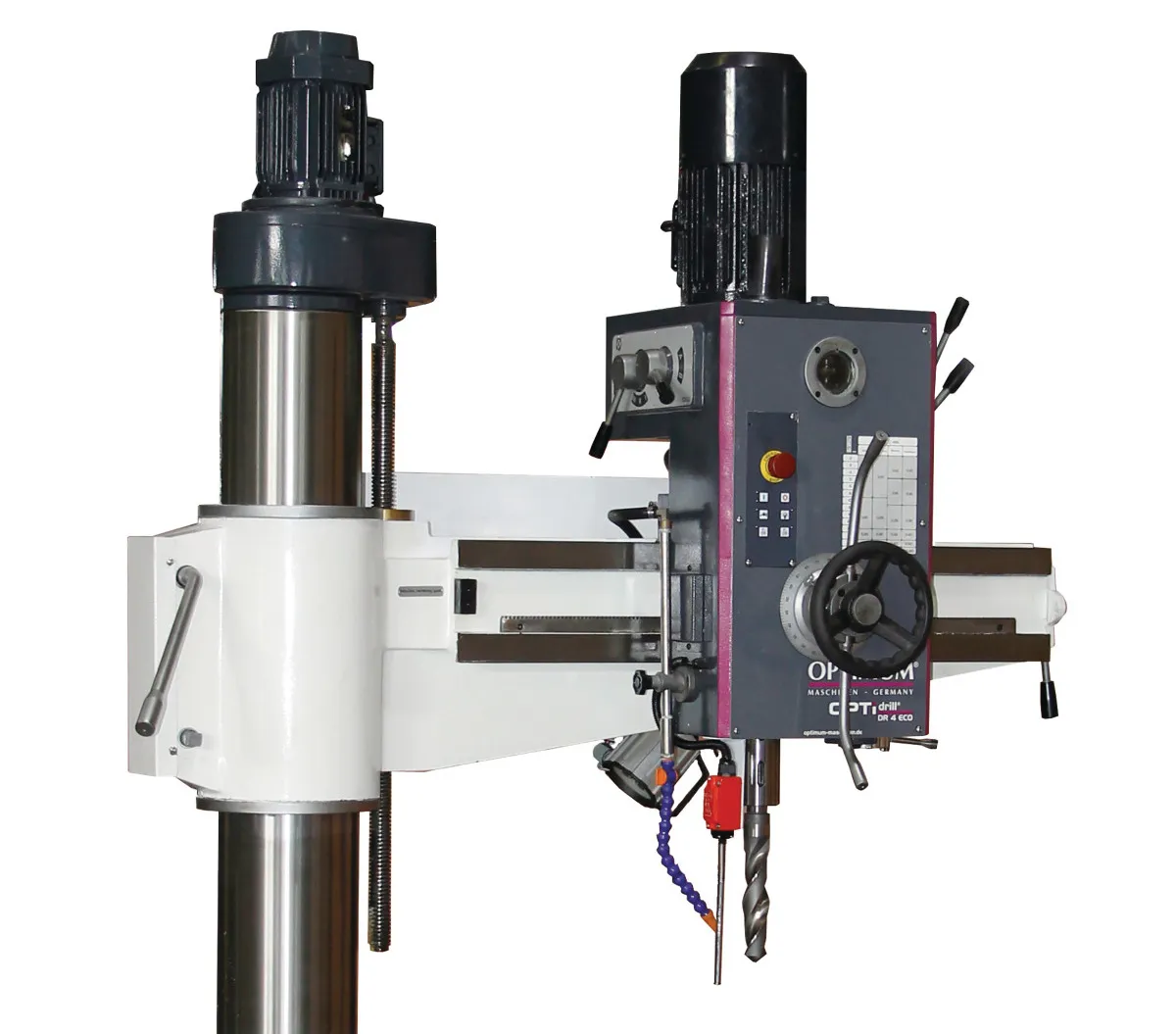

• Široký dosah díky horizontálně nastavitelné hlavě stroje
• Přehledný ovládací panel
• Hladce se pohybující otočné a pojezdové nápravy
• Nastavení výšky výložníku pomocí výkonného motorového pohonu a zvedacího vřetena
• Převodovka vrtací hlavy běží v olejové lázni
• Vodicí dráhy výložníku jsou kalené a přesně broušené
• Ozubená kola z chromniklové oceli, kalená a přesné broušená pro tichý a plynulý chod
• Vrtací hlavu a sloup lze upnout nebo uvolnit společně nebo samostatně
• Pravý-levý chod
• Masivní, přesný vrtací stůl, velké rozměry
• Kalený a broušený upínací stůl s paralelními T-drážkami
• Strojní lampa
• Ochrana proti přetížení
• Tlustostěnný litinový sloup zajišťuje plynulý chod a stabilitu
• LED lampa

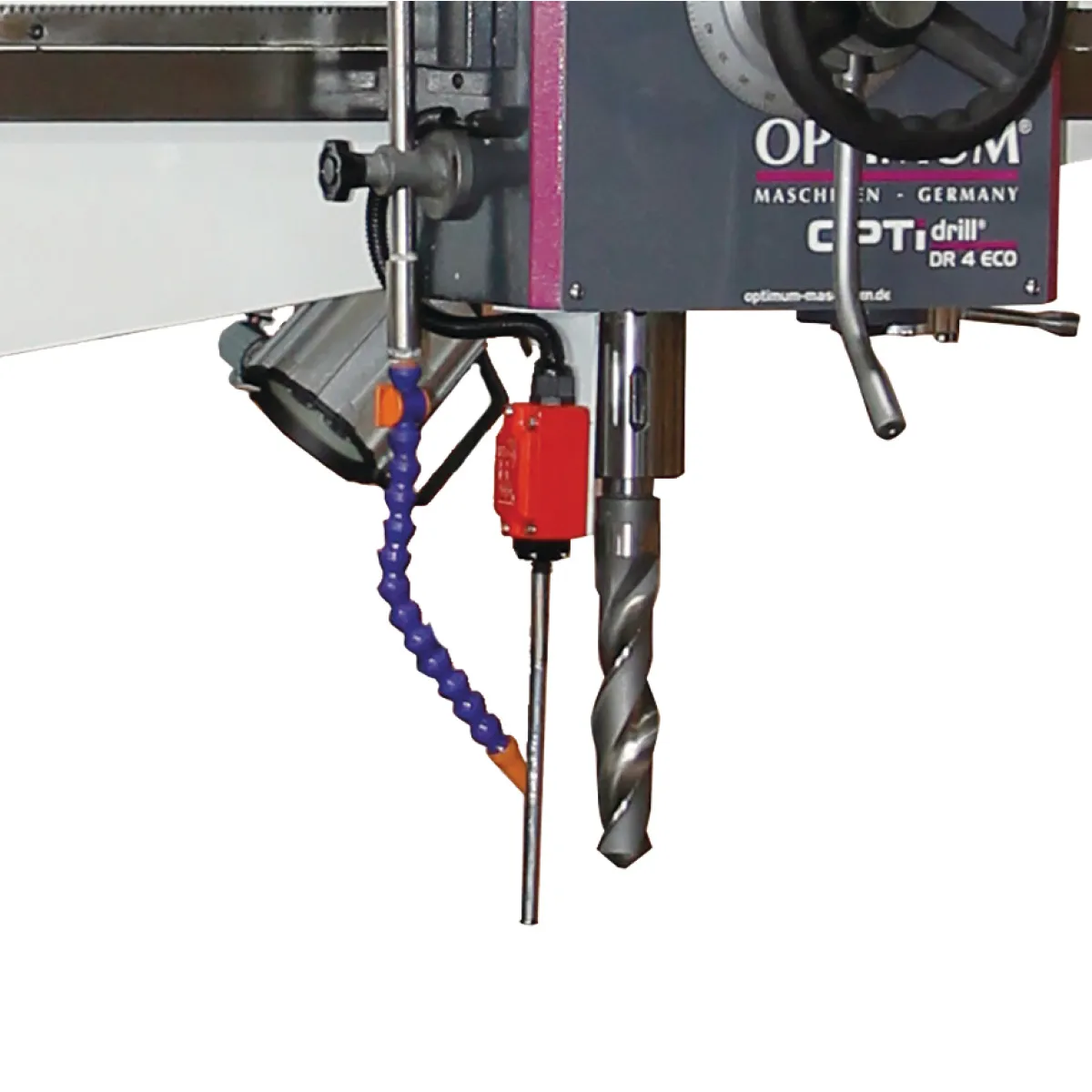

• Chladicí systém s nádrží na chladicí kapalinu v základně stroje
• Upínací stůl je součástí dodávky
• Sloup a vřeteník jsou mechanicky upnuty

Rozsah dodávky:

• Upínací stůl
