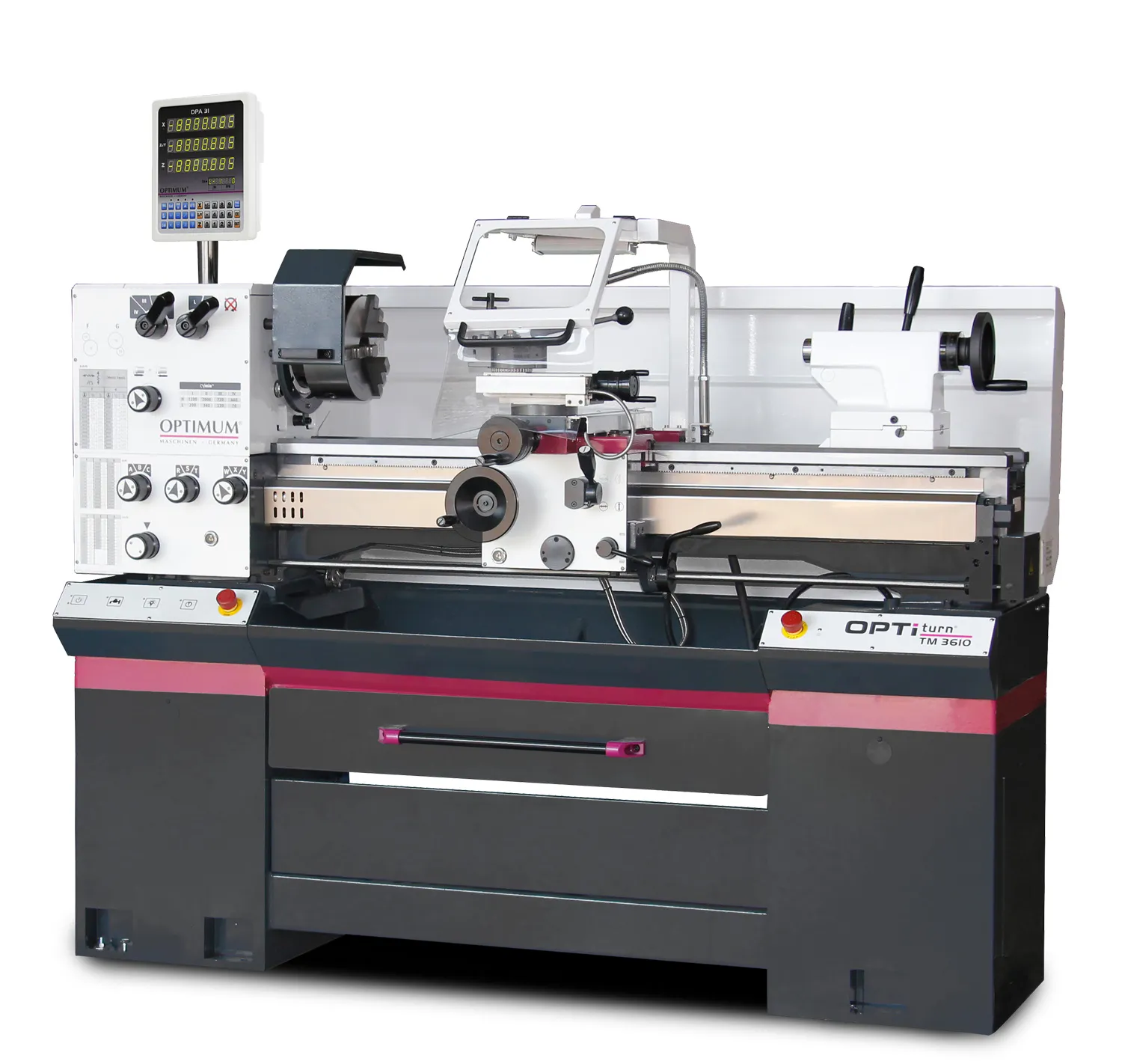

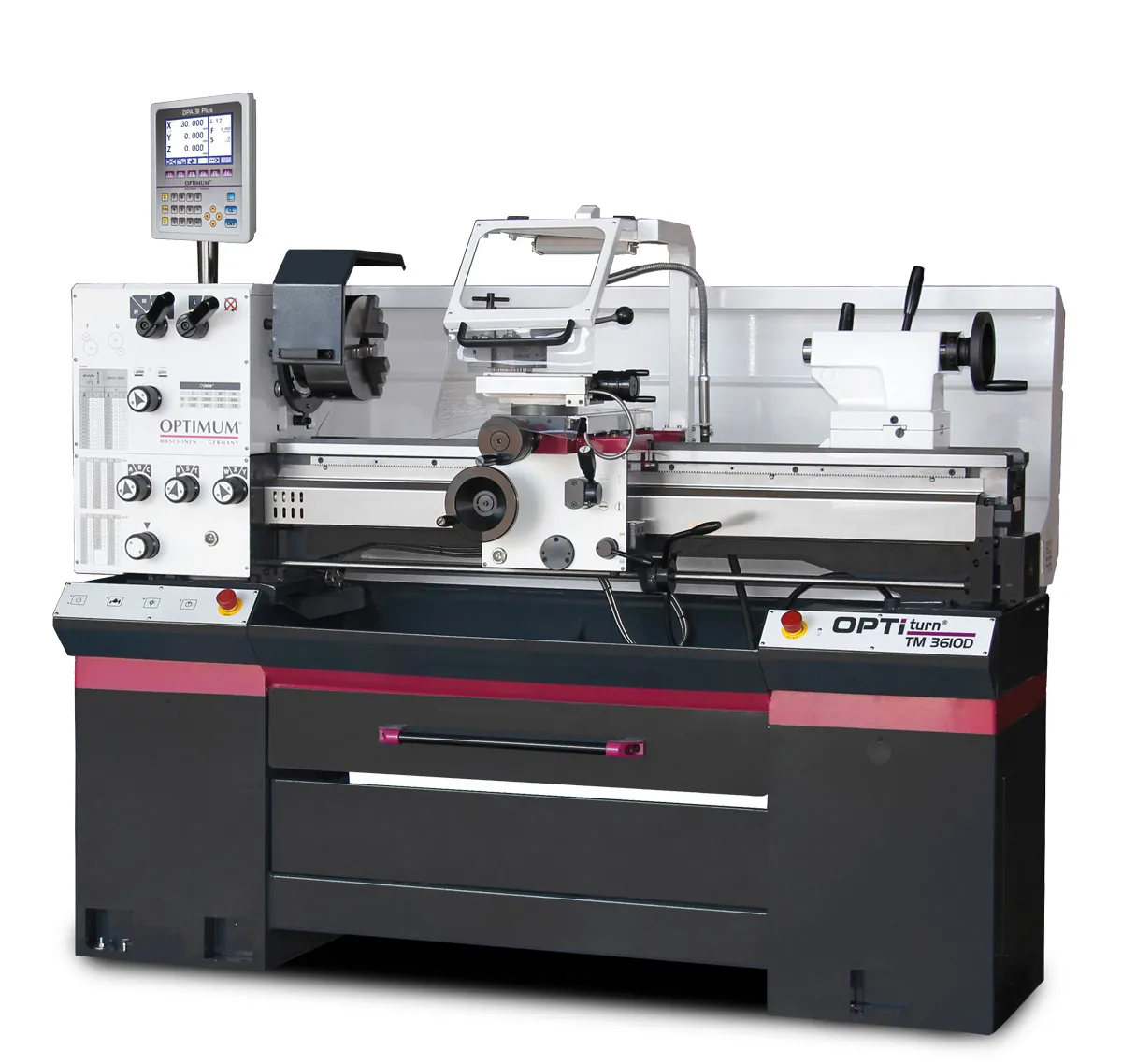

Soustruh OPTIturn TM 3610 D 3403035 Optimum

Technická data:

• Výška hrotu: 180 mm
• Max. točný průměr nad ložem: 360 mm
• Max. točný průměr nad suportem: 225 mm
• Vzdálenost mezi hroty: 1000 mm
• Kužel vřetena: MK6
• Upnutí vřetene: Camlock DIN ISO 702-2 č. 5
• Otáčky: 70–2400ot/min
• Plynulá změna otáček: Ne
• Počet rychlostních stupňů: 8
• Průchod vřetene: 52 mm
• Kužel pinoly koníka: MK3
• Průměr pinoly: 420 mm
• Posuv podélný: 0,052 –1,392 mm/ot. (32 )
• Posuv příčný: 0,014 –0,38 mm/ot. (32 )
• Max. posuv nožového suportu: 100 mm
• Max. posuv příčného suportu: 170 mm
• Závit metrický: 0,4 – 7 mm/ot. (26 )
• Závit palcový : 56 – 4 záv./1“ (34 )
• Příkon: 2,2 kW
• Elektrické připojení: 400 V
• Rozměry (š × v × h): 1964×1475×869 mm
• Hmotnost: 608 kg

Popis:

• Kalené a broušené vedení osy Z
• Zaručená házivost čela vřetena ≤ 0,015 mm
• Uchycení vřetena Camlock DIN ISO 702-2 č. 5
• Digitální odměřování polohy DPA 31 Plus
• Spínač ochrany motoru
• Hlavní motor s elektrickou brzdou
• Možnost přepínání směru otáčení (ve směru/ proti směru hodinových ručiček) na suportu
• Dvoukanálová bezpečnostní elektronika
• Spínač s výpočtem životnosti testován dle EN ISO 13849
• Dokonale souosé hlavní vřeteno zajišťuje vysokou nosnost díky přesným kuželíkovým ložiskům
• Bezpečnostní zařízení zabraňující současnému provozu závitování a posuvového mechanismu
• Bezpečnostní ruční kola s funkcí odpojení na osách X a Z
• Všechna ozubená kola posuvového ústrojí z oceli, kalená a broušená, hřídele na jehlových ložiskách
• Všechny komponenty mazány v olejové lázni
• Jednoduché ovládání posuvu
• Jedna poloha výměnného ozubeného kola
• Rozvaděč pro lepší řízení stroje
• Chladicí čerpadlo s nádrží a ukazatelem hladiny. Nádrž je vyjímatelná pro snadné čištění
• LED osvětlení stroje v tělese stroje
• Základ stroje z pevné ocelové konstrukce
• Nouzové vypínače na pravé i levé straně
• Uzamykatelný hlavní vypínač
• Tříčelisťové sklíčidlo součástí dodávky
• SWH součástí dodávky
• Digitální odměřování polohy DPA 31 Plus
• Přehledná fóliová klávesnice
• Vysoká pracovní přesnost
• Snížené procento chyb
• Měřící lišta s čtecí hlavou na podélném suportu
• Magnetické pásky na příčném a nožovém suportu

Rozsah dodávky:

• Digitální odměřování polohy DPA 31 Plus
• 3-čelisťové sklíčidlo ø 200 mm
• Pevná luneta Ø 7 – Ø 102 mm
• Pohyblivá luneta Ø 10 – Ø 60 mm
• LED pracovní osvětlení
• Redukční pouzdro MK 6 / MK 4
• Pevný hrot MK 4
• Rychloupínací držák nástrojů SWH 3-E
• Držák typu D 20 × 100 pro čtyřhranný nůž 18 mm
• Olejová náplň
• Provozní nářadí
