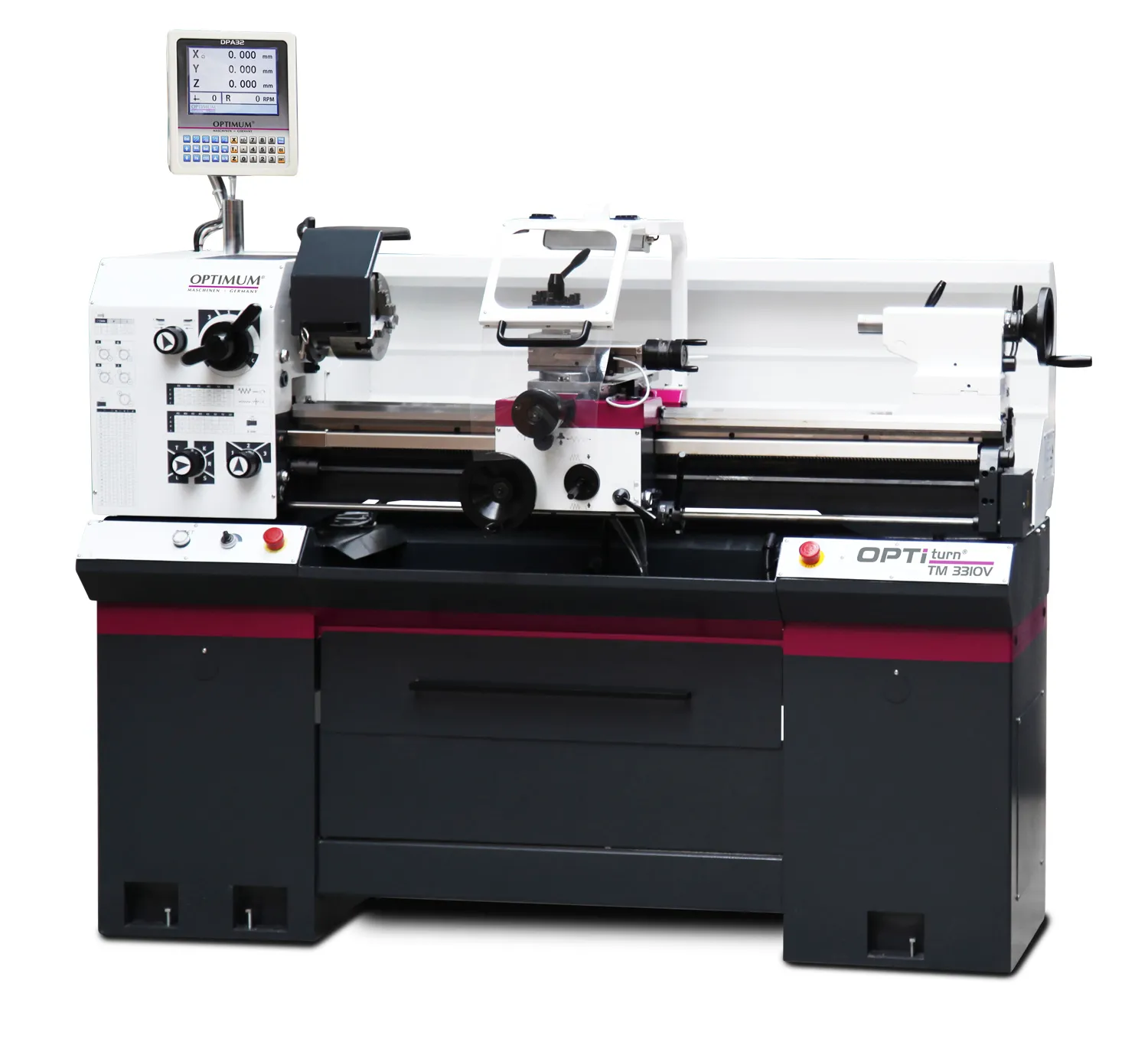

Soustruh OPTIturn TM 3310V 3403027 Optimum

Technická data:

• Výška hrotu: 165 mm
• Max. točný průměr nad ložem: 330 mm
• Max. točný průměr nad suportem: 216 mm
• Šířka lože: 190 mm
• Vzdálenost mezi hroty: 1000 mm
• Kužel vřetene: MK5
• Upnutí vřetene: Camlock DIN ISO 702-2 č. 4
• Otáčky: 14–2800ot/min
• Plynulá změna otáček: Ano
• Počet rychlostních stupňů: 6
• Průchod vřetene: 38 mm
• Kužel pinoly koníka: MK3
• Průměr pinoly: 38 mm
• Zdvih pinoly: 100 mm
• Posuv podélný: 0,02 –0,4 mm/ot. (24 )
• Posuv příčný: 0,01 –0,2 mm/ot. (32 )
• Max. posuv nožového suportu: 90 mm
• Max. posuv příčného suportu: 168 mm
• Závit metrický: 0,4 – 10 mm/ot. (26 )
• Příkon: 1,5 kW
• Elektrické připojení: 400 V

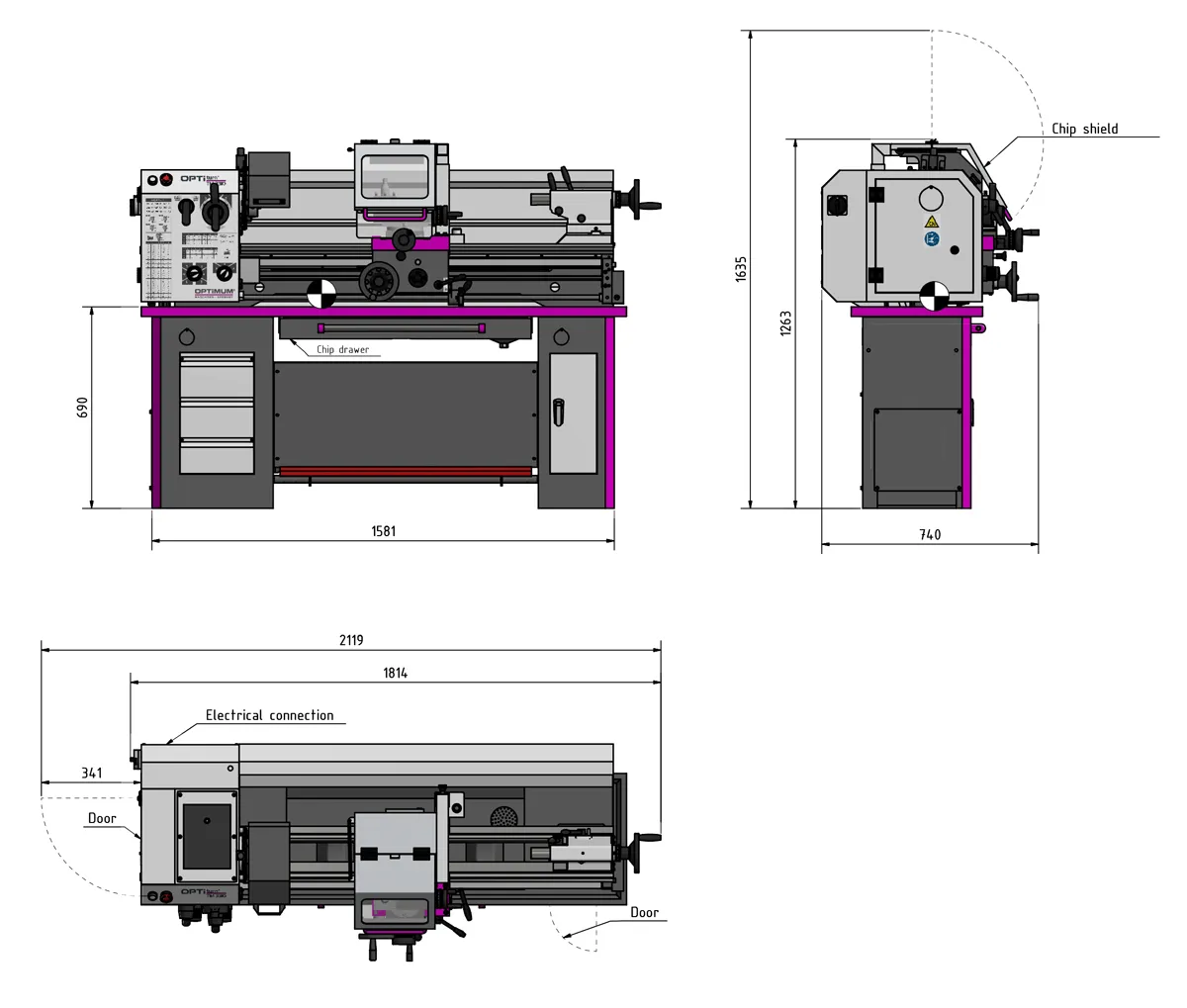

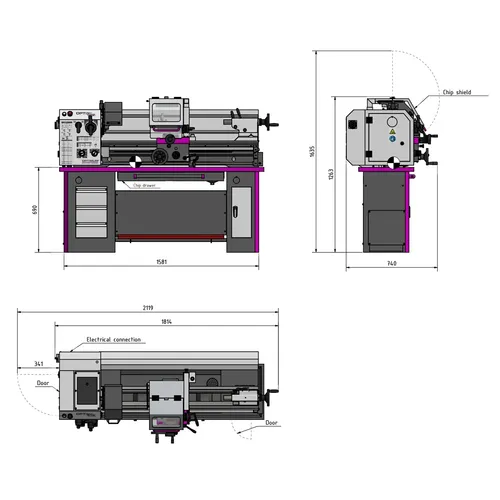

• Rozměry (š × v × h): 1760×1320×745mm
• Hmotnost: 470 kg

Popis:

• Kalené a broušené vodicí dráhy osy Z
• Přesné zpracování suportů
• Elektrické díly DC 24 V
• Hlavní motor s elektrickou brzdou a ochranným jističem
• Zaručená házivost čela vřetene <0,015 mm
• Hladký chod posuvové převodovky díky ozubeným kolům běžícím v olejové lázni
• Kalené hlavní vřeteno uložené v nastavitelných přesných kuželíkových ložiskách.
• Pravý / levý chod lze přepínat na podélném suportu
• Dvoukanálová bezpečnostní elektronika
• Ruční kola s jemně nastavitelnou stupnicí 0,04 / 0,02 mm
• Bezpečnostní ruční kola v ose X a Z dle normy EN 23125
• Ovládací páka na podélném suportu pro ovládání podélného nebo příčného posuvu
• Vypínače odpovídají normě EN ISO 13849
• Podstavec pro soustruh se stabilní ocelovou konstrukcí
• Čtyřstranný nožový držák
• Nouzové vypínače vpravo i vlevo na podstavci
• Digitální odměřování polohy DPA32
• Frekvenční měnič s integrovaným EMC filtrem
• Tichý chod motoru díky vysoké pulzní frekvenci
• Rychlé omezení proudu (FCL - ochrana zařízení před přetížením nebo zkratem) pro bezproblémový provoz při náhlých rázech zátěže
• Průměrná konstantní vertikální síla na čelní plochu (VSC)

Rozsah dodávky:

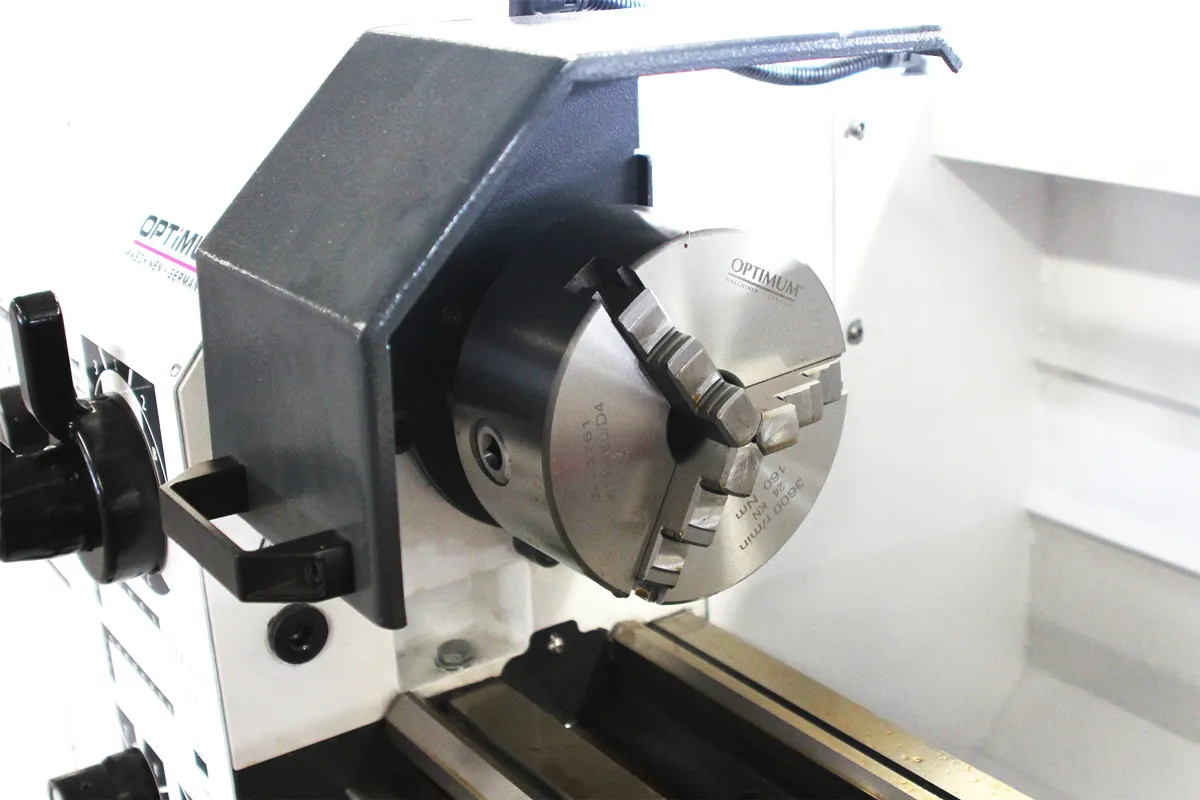

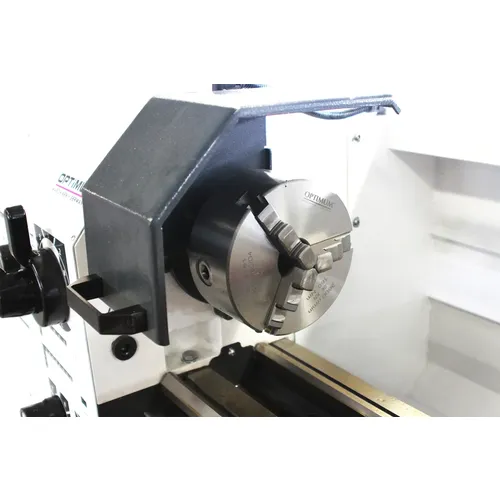

• Tříčelisťové sklíčidlo Ø 160 mm Camlock č. 4

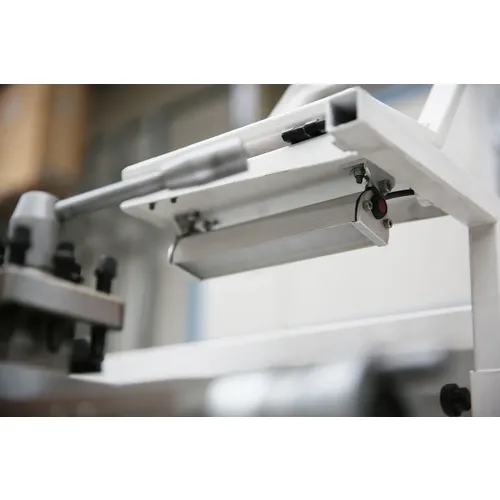

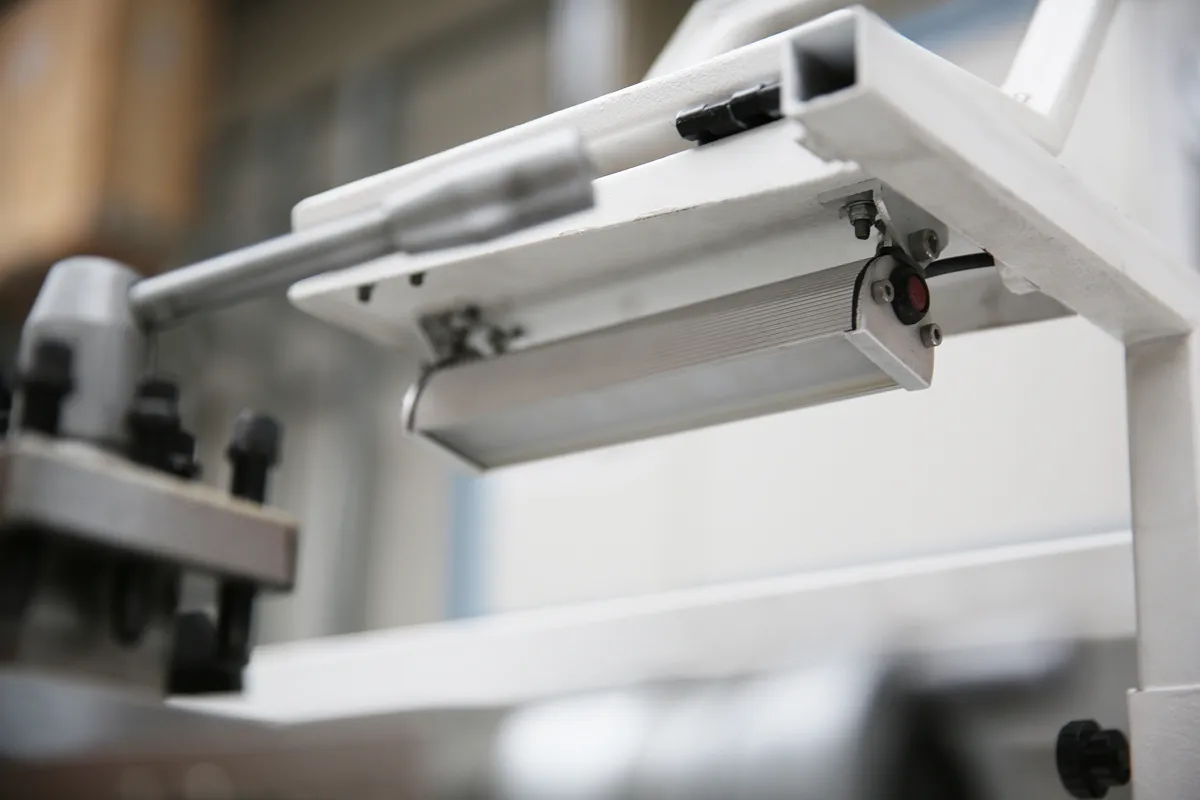

• LED osvětlení stroje
• Redukční pouzdro MK 5 / MK 3
• Pevný hrot MK 3
• Čtyřstranný nožový držák 16 mm
• Sada výměnných kol
• Podstavec
• Olejová náplň
• Seřizovací nářadí
