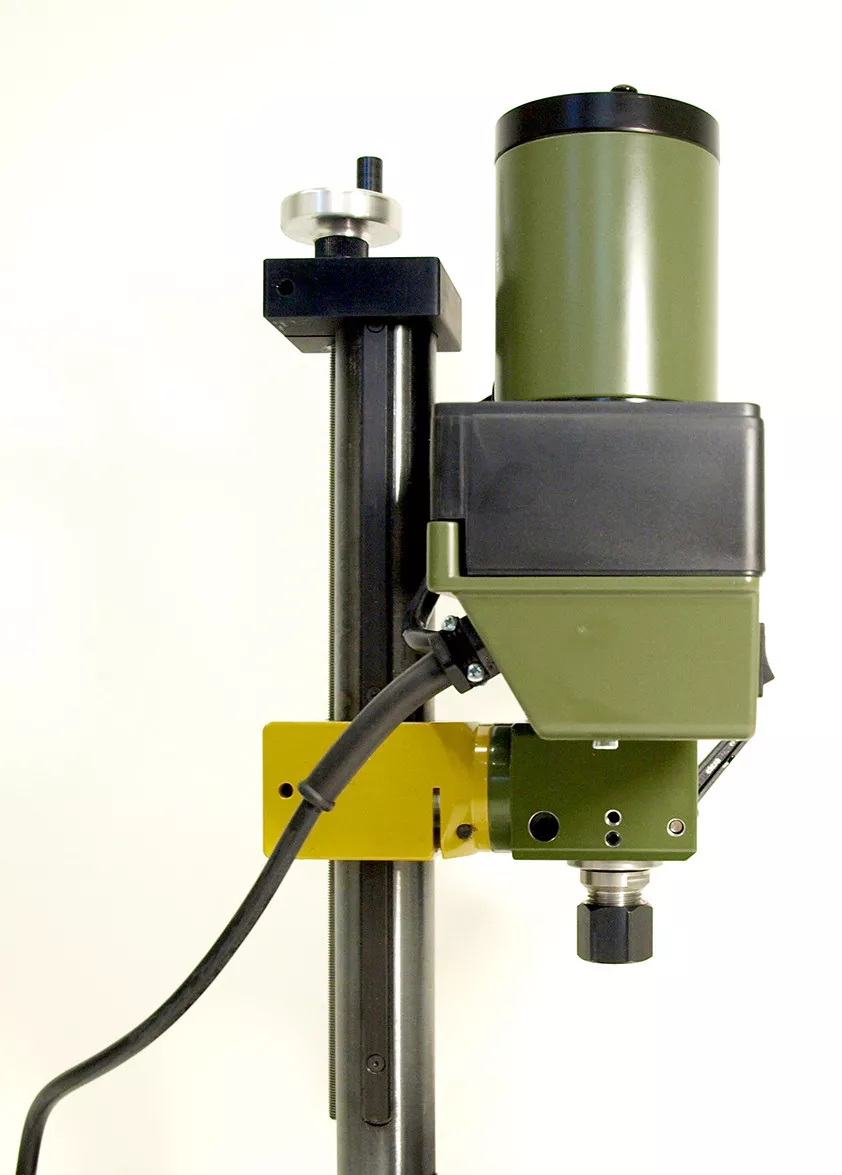

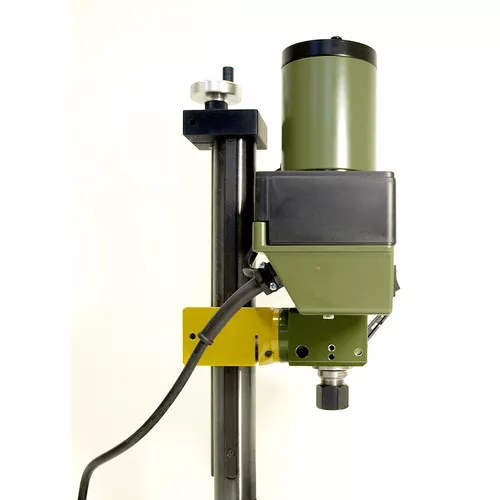

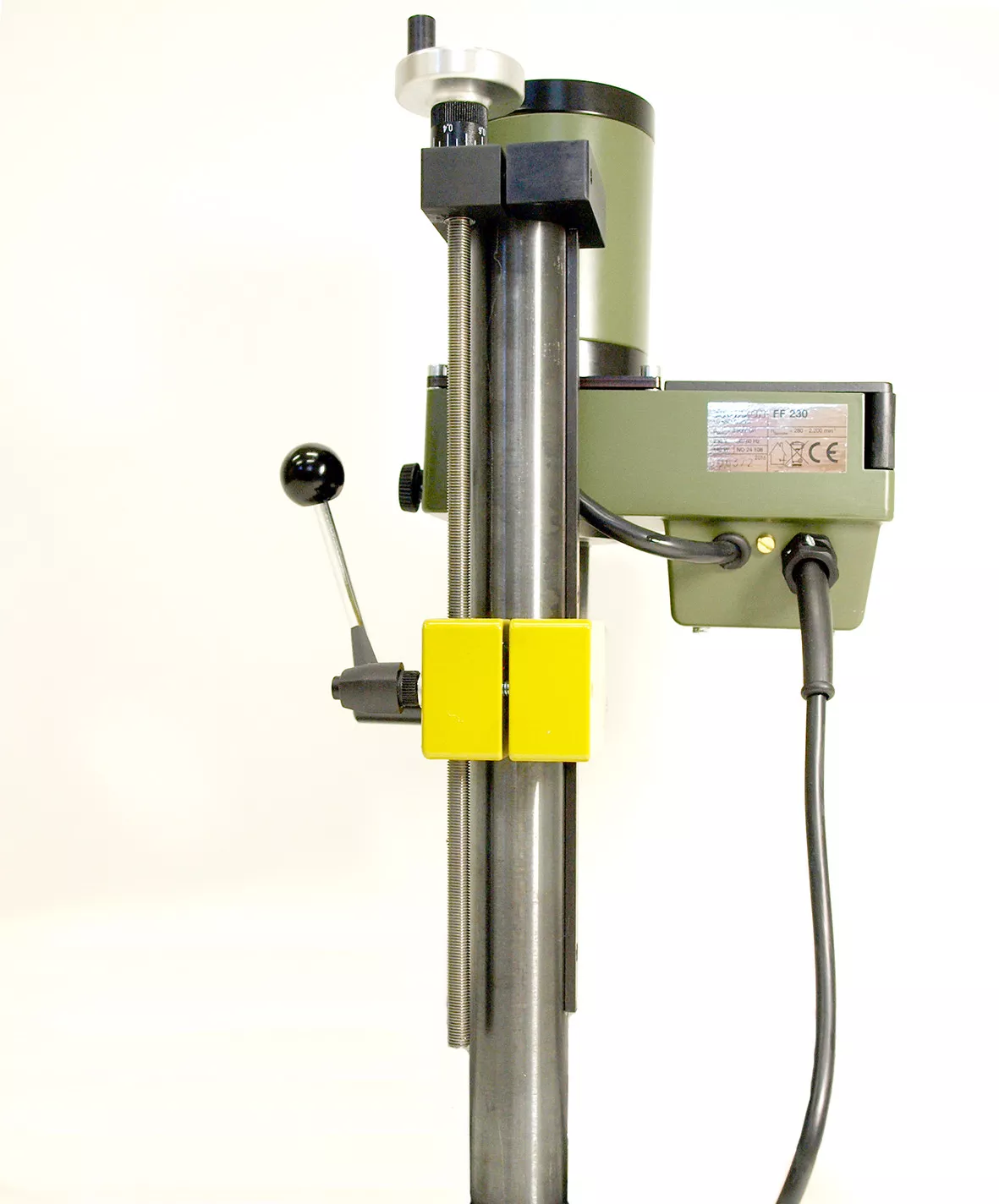

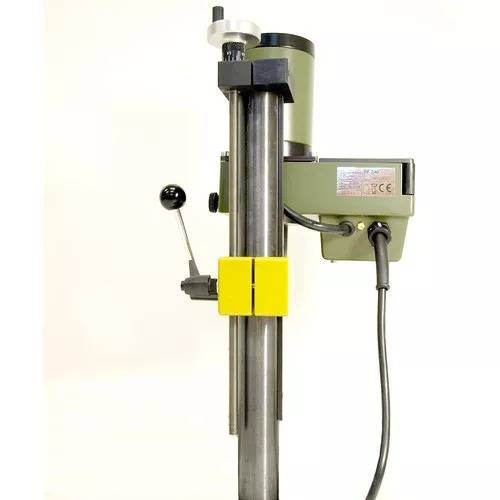

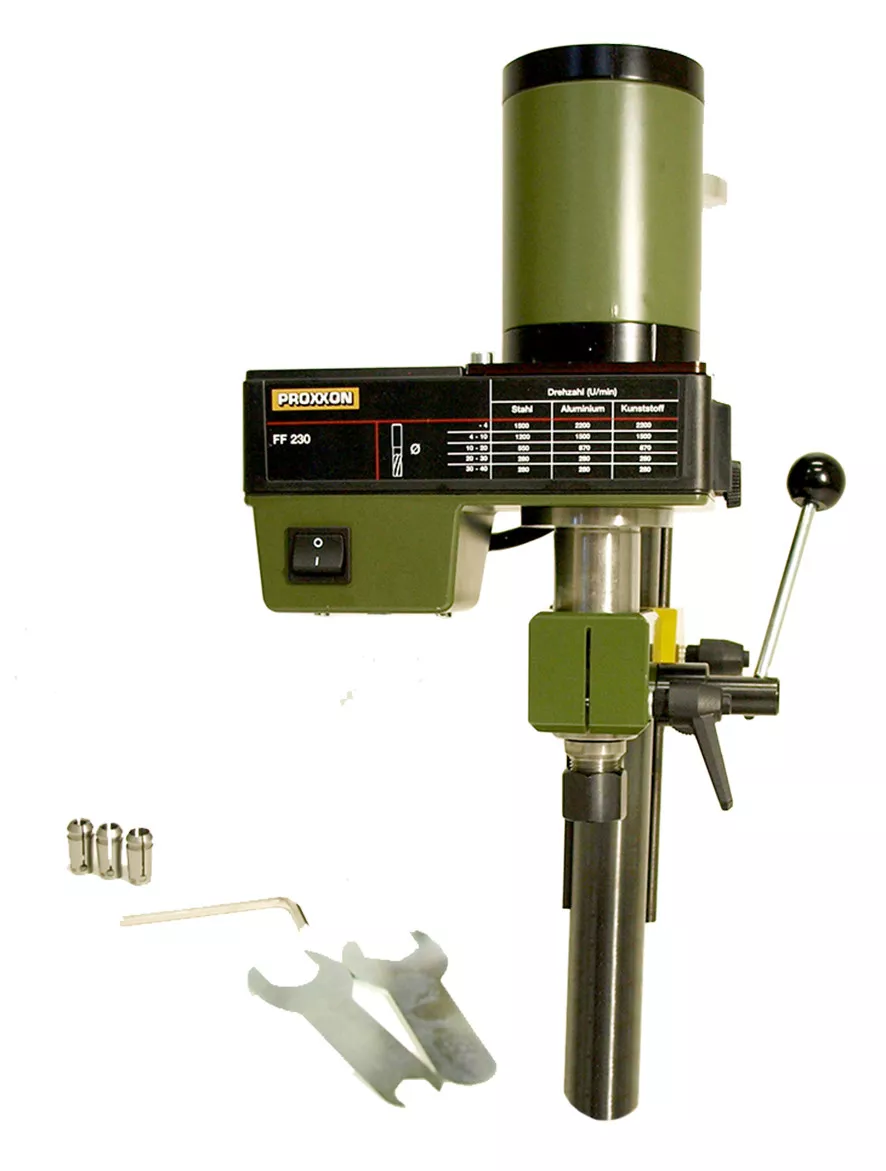

Proxxon Vrtací a frézovací zařízení PF 230

Technická data:

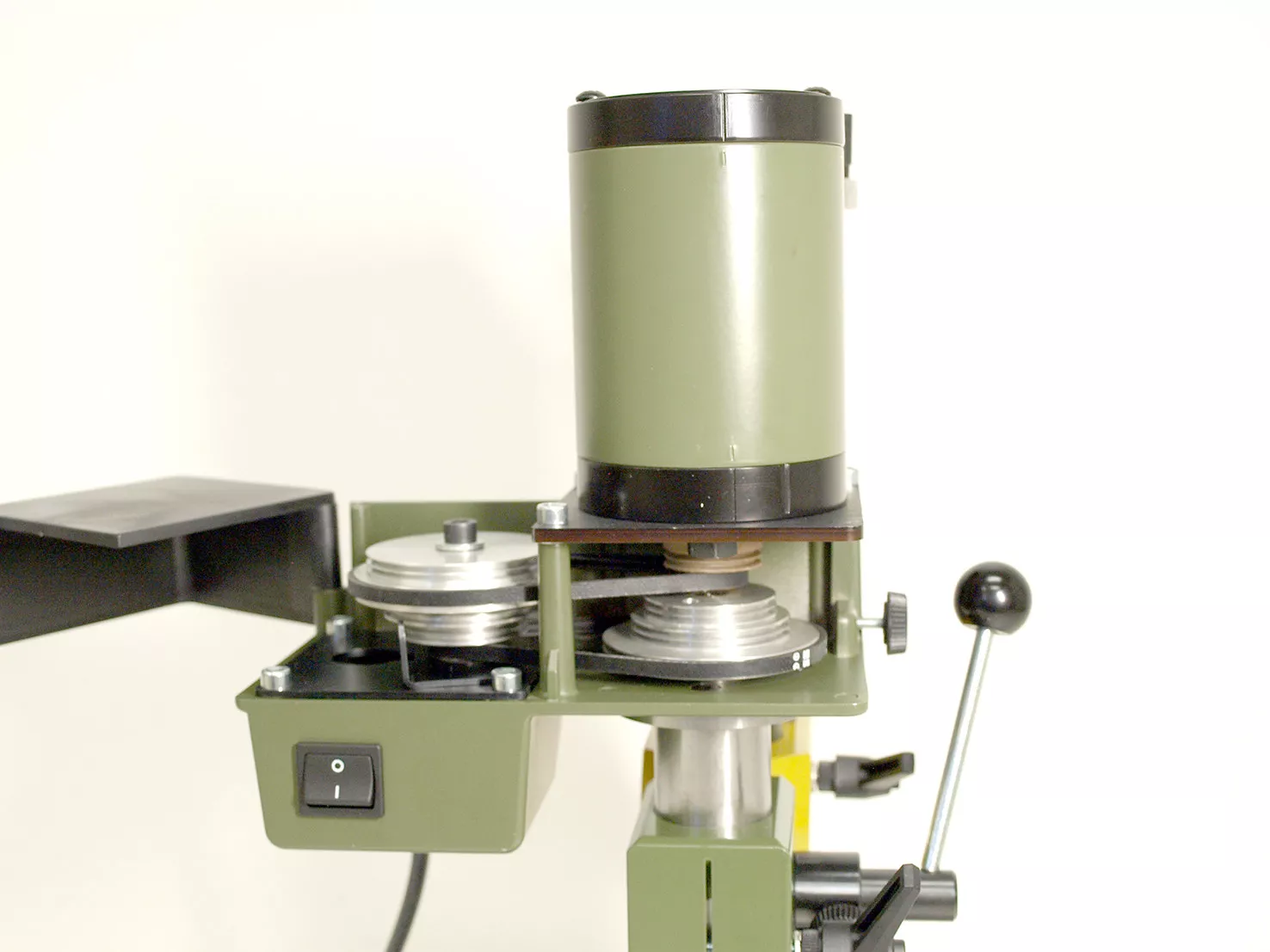

• 230 V; 140 W; 50/60 Hz.

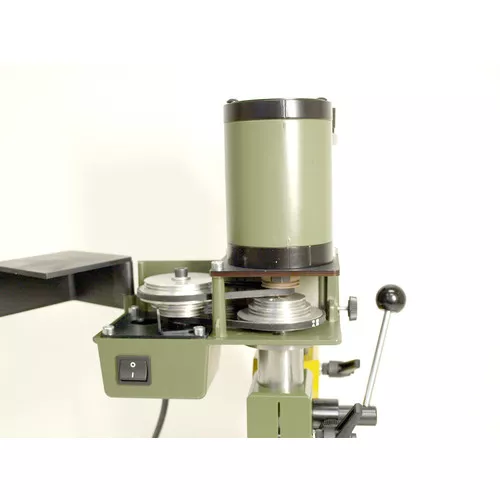

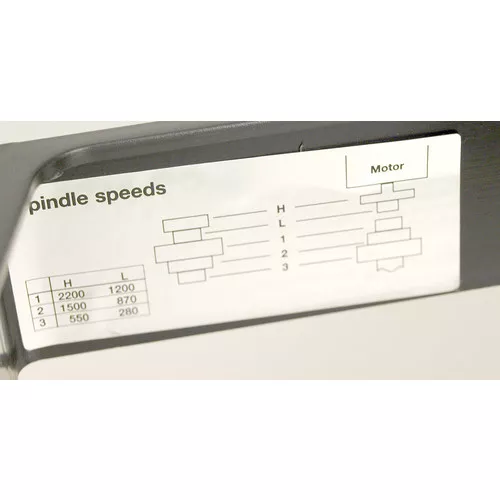

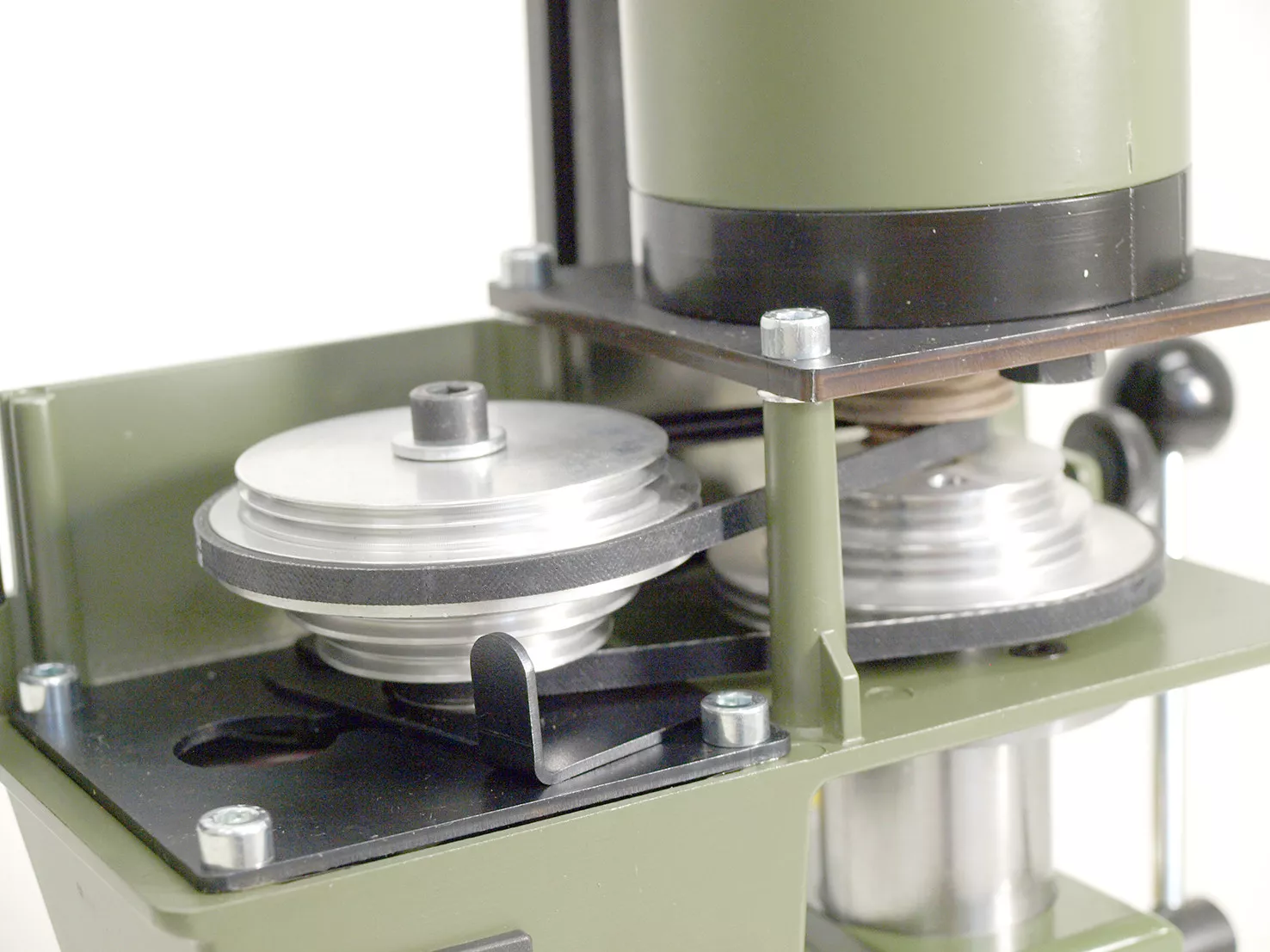

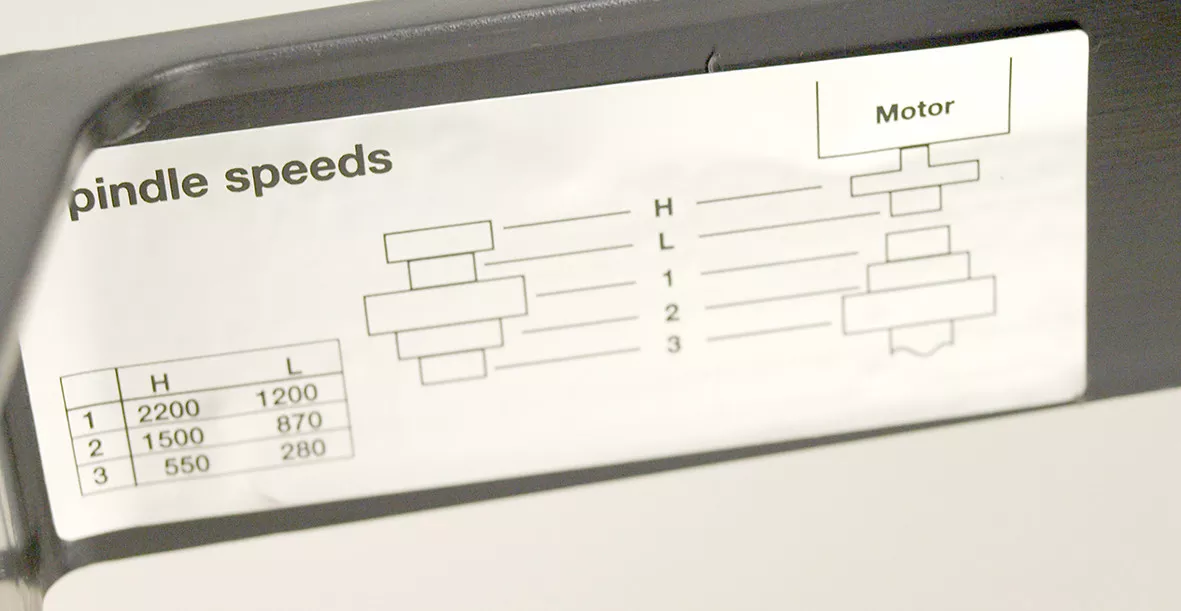

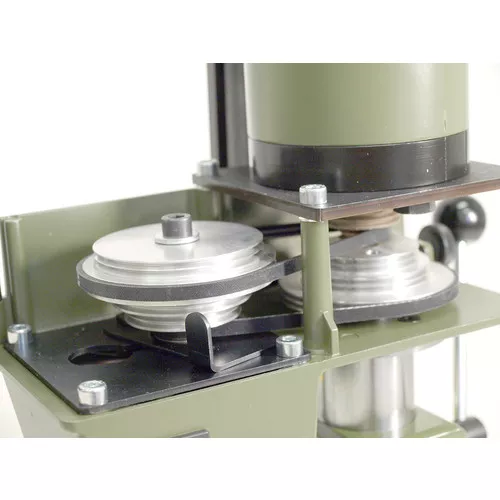

• Otáčky: 280 – 550 – 870 – 1.200 – 1.500 a 2.200/min.
• Zdvih pinoly 30 mm.
• Rameno 35 x 400 mm.
• Stůl 110 x 70 mm.
• Celková výška cca 500 mm. Hmotnost 12 kg.

Popis:

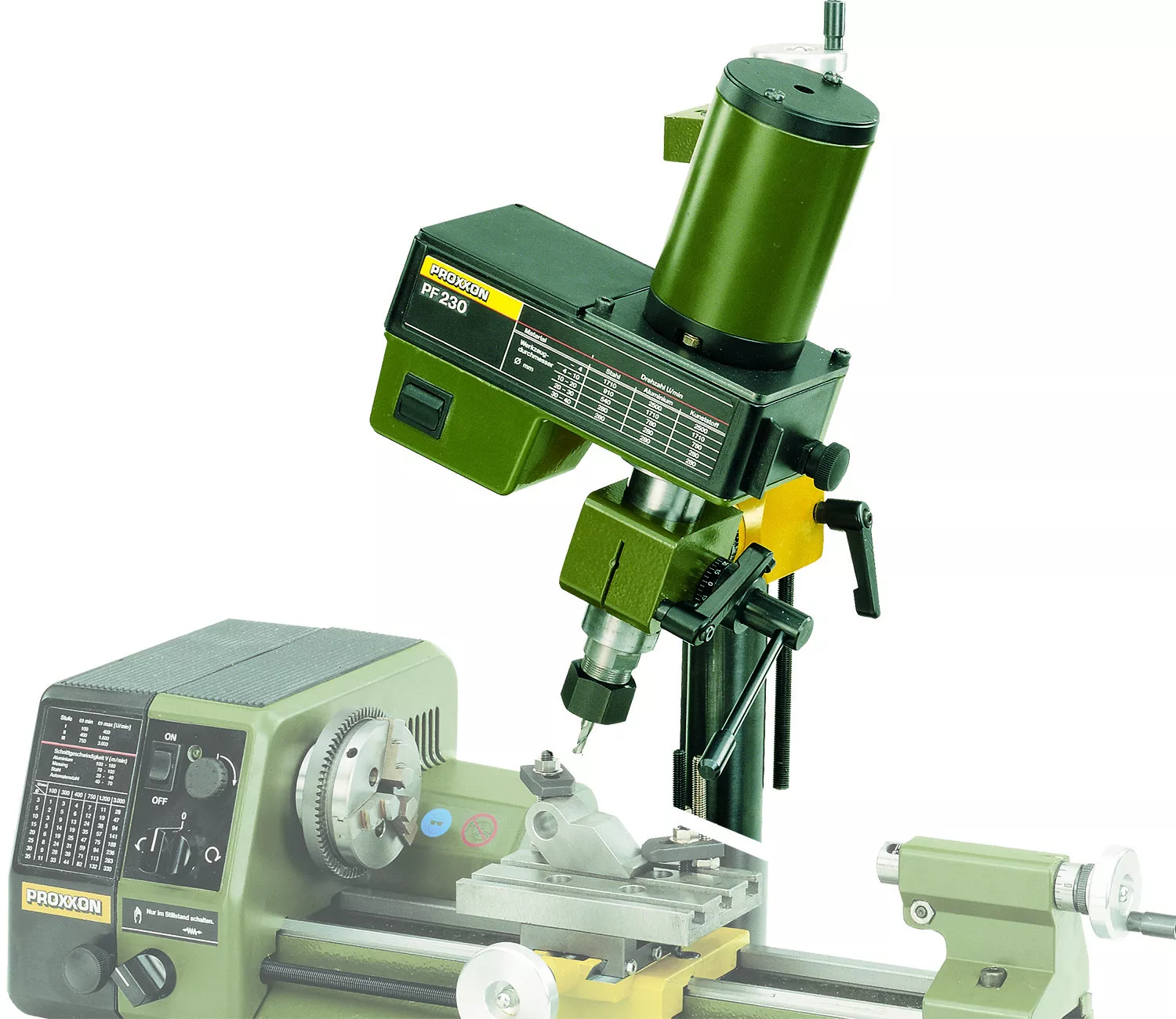

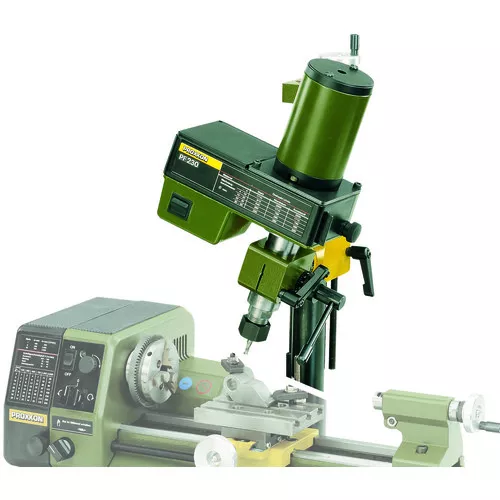

• Frézka PF 230 nemá vlastní stojan jako Frézka FF 230, proto je nutné ji připevnit k soutruhu Proxxon PD 230/E nebo PD 250/E.
• K tomu slouží  příruba vč. upevňovacíh šroubů, která se přišroubuje ze zadní strany lože soustruhu.

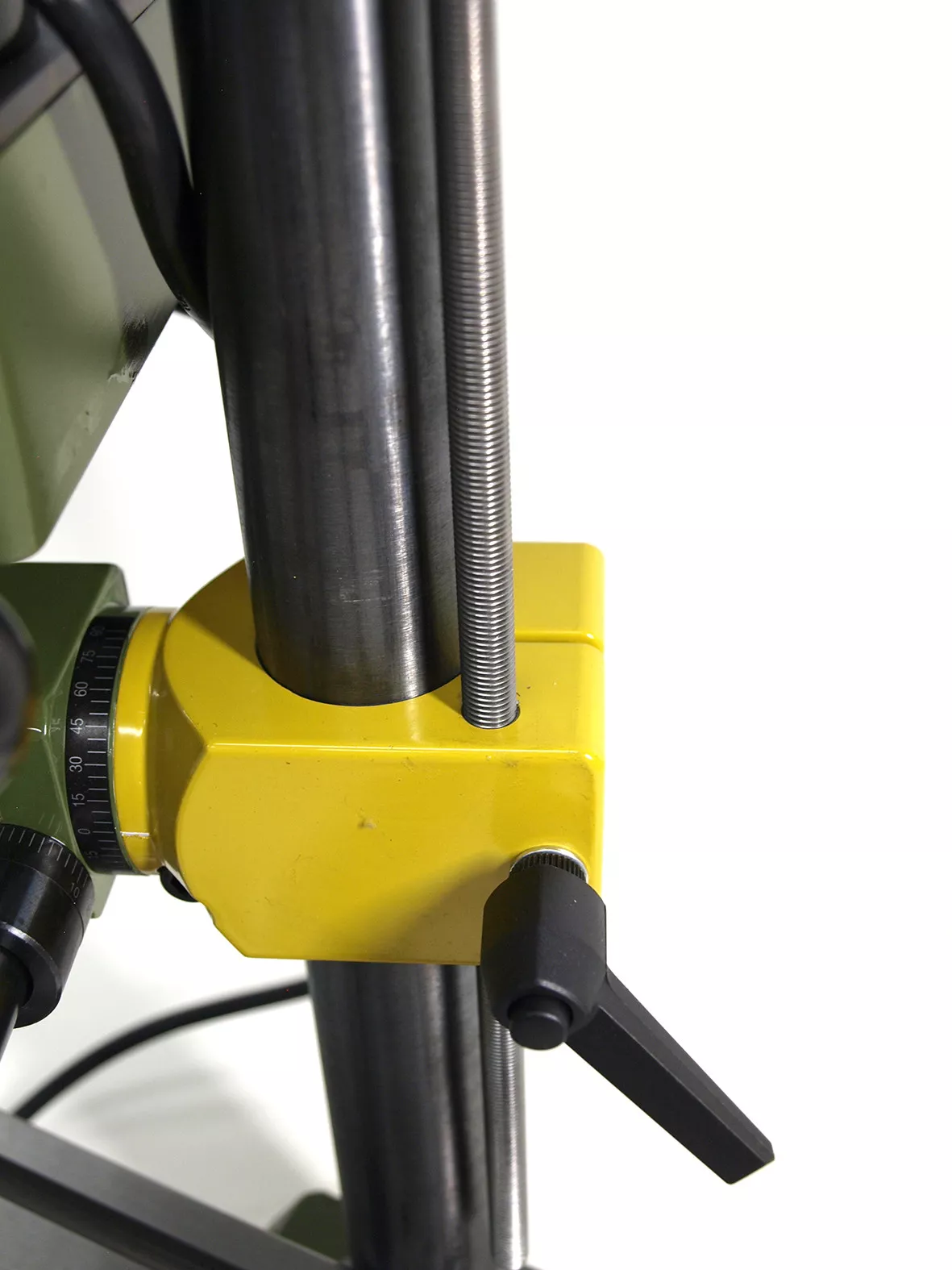

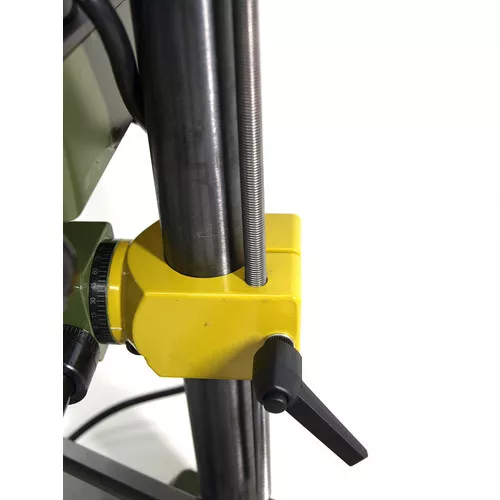

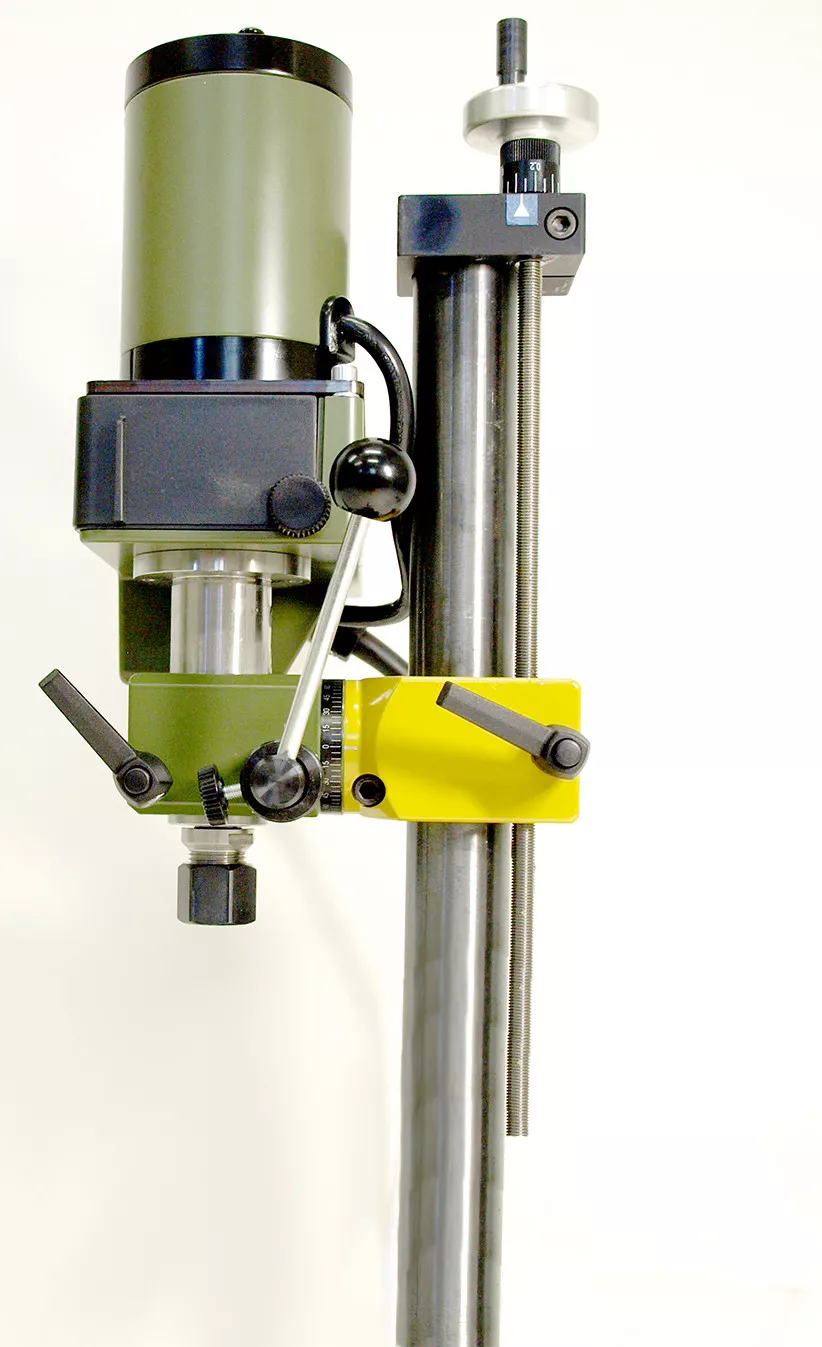

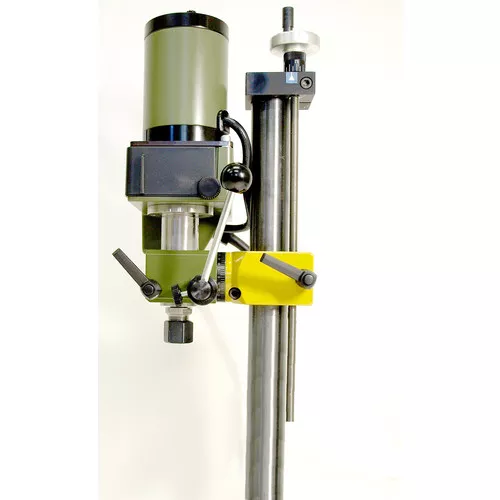

• Masivní sloup (35 x 400 mm) se usadí do objímky a zjistí proti pohybu.  Frézka PF 230 má vlastní drážkovací stůl (110 x 70 mm) se třemi T-drážkami (12 x 6 x 5 mm), který se připevní na příčné saně soustruhu místo nožového držáku.

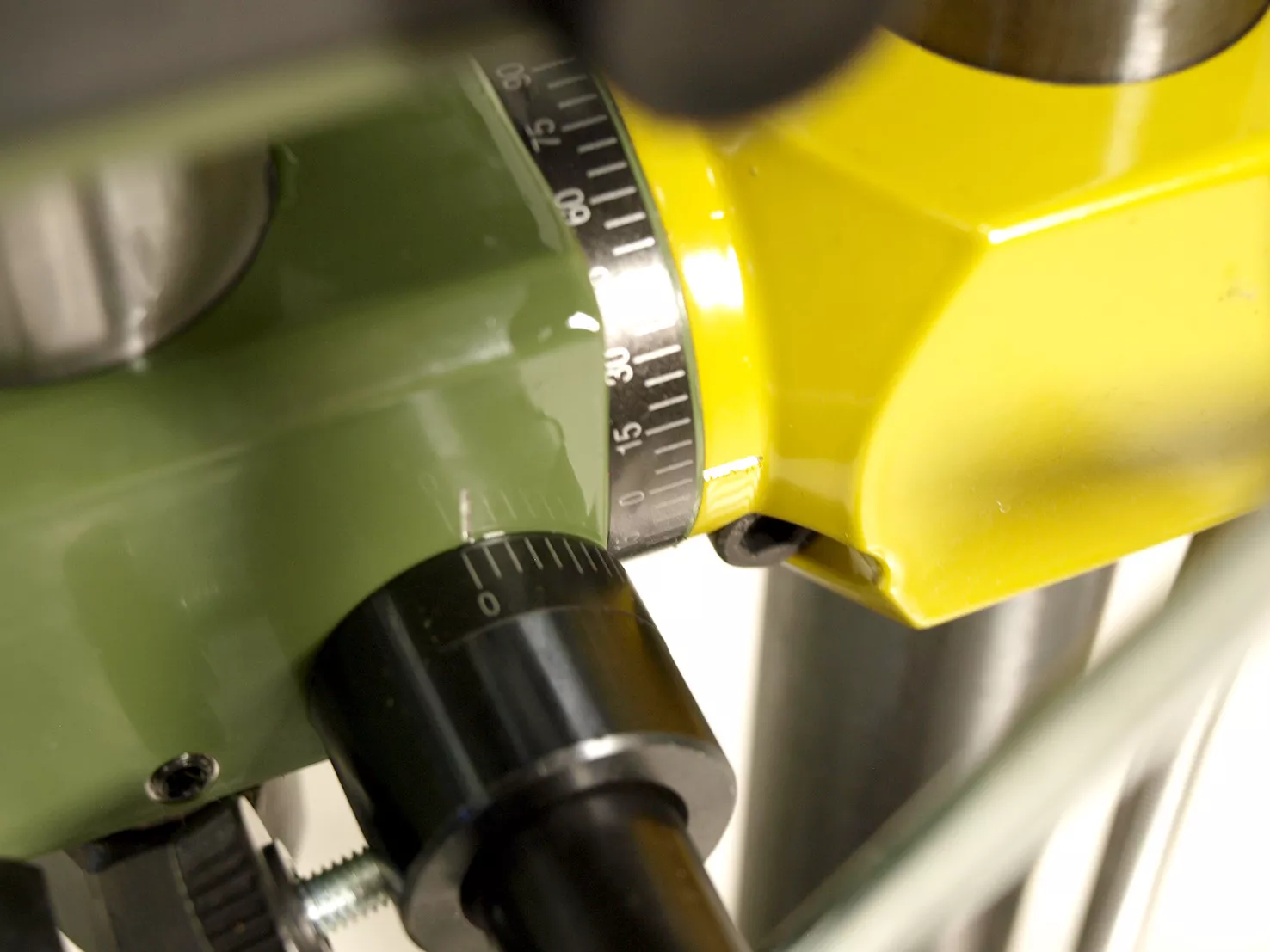

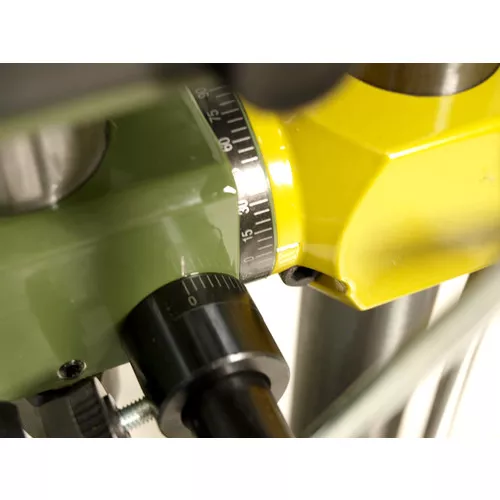

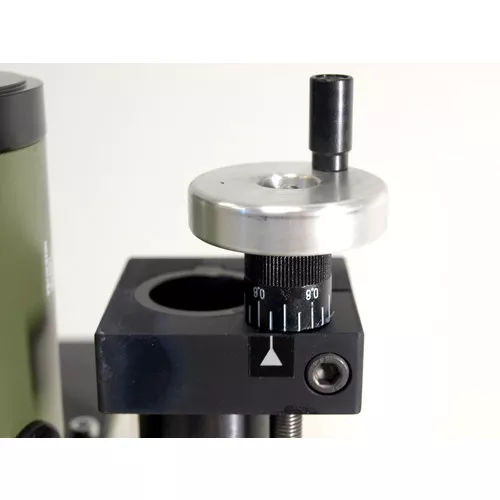

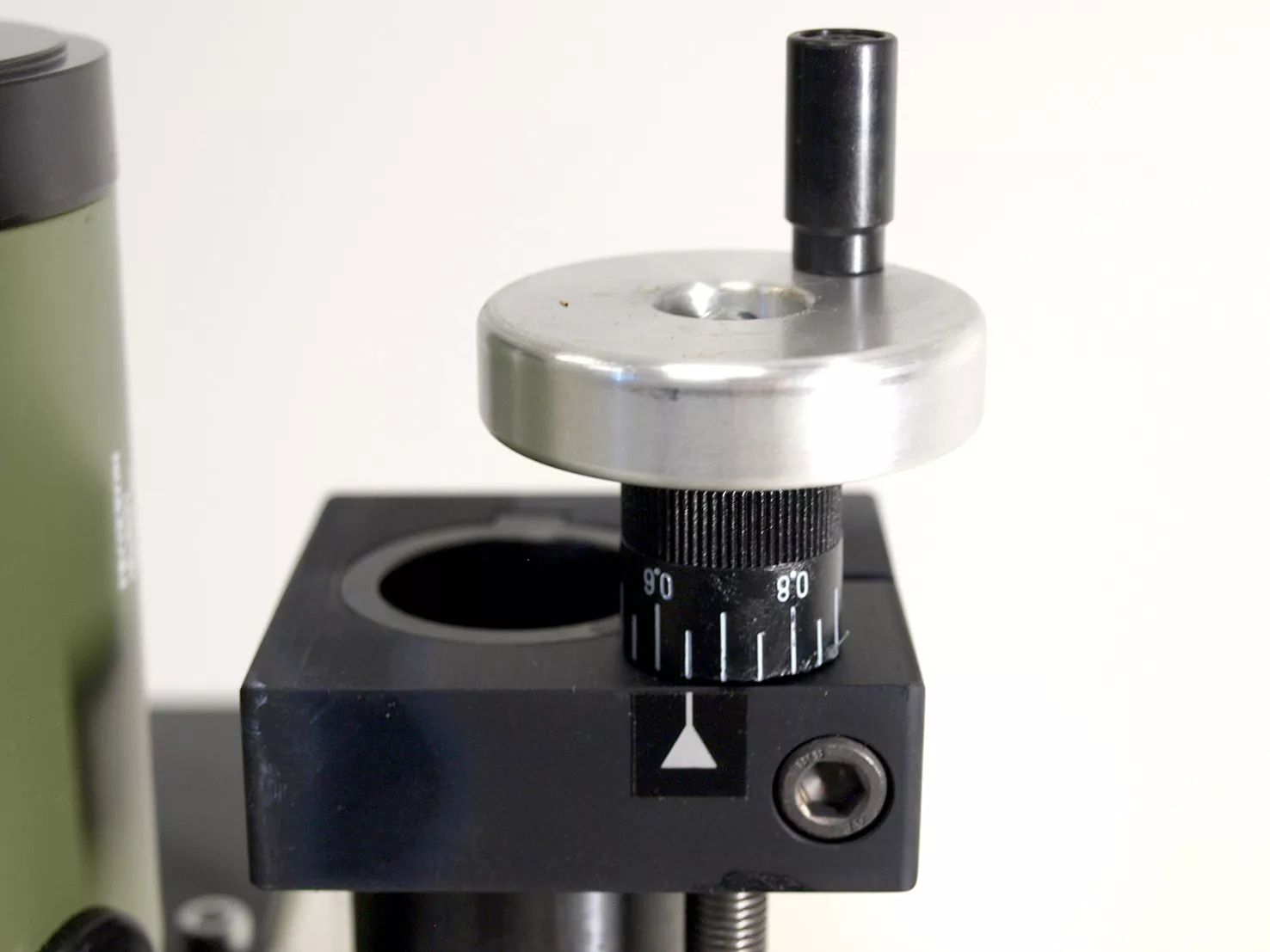

• Soustruh v tu chvíli nahrazuje křížový stůl frézky, přičemž automatický podélný posuv soustruhu lze použít také na frézování.Vrtací hlava frézky je otočná o 360° s rozdělením stupňů. Nastavení výšky frézování pomocí kolečka s nastavitelnou stupnicí (1 ot. = 1 mm; 1 dílek = 0,05 mm).

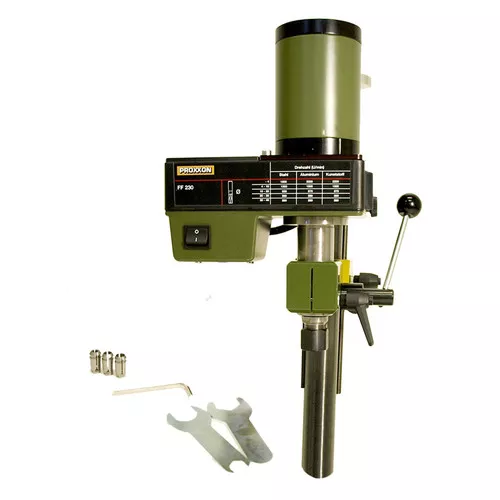

Rozsah dodávky:

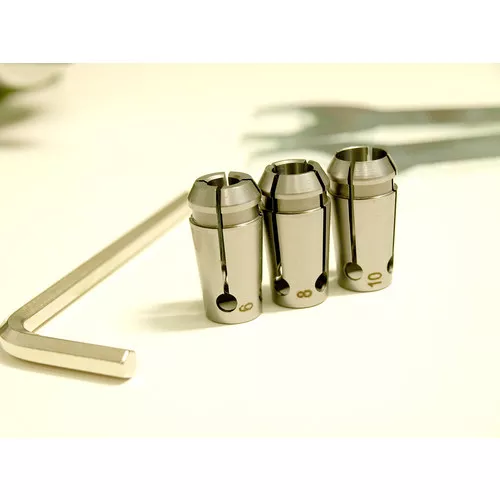

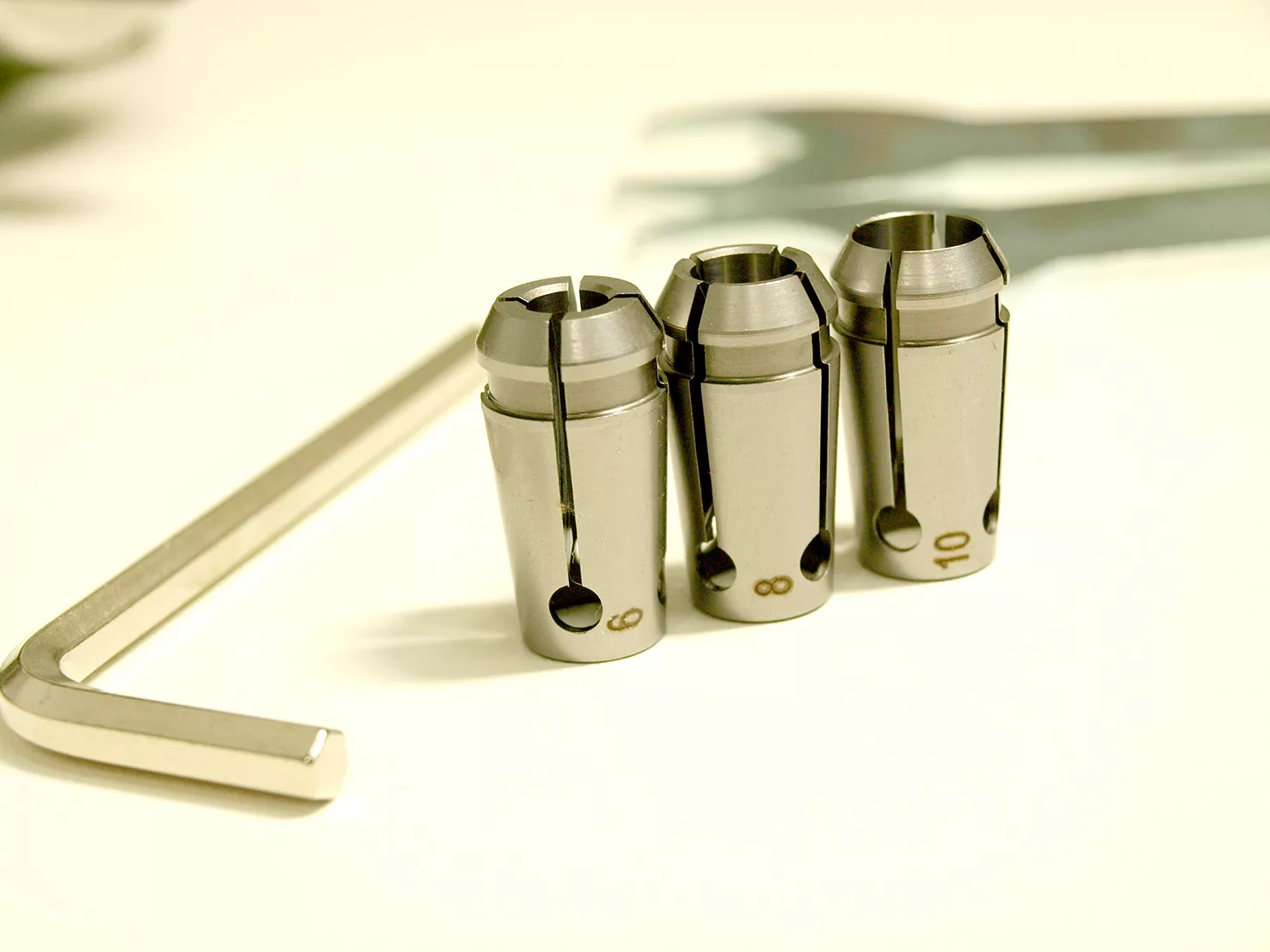

• Součástí dodávky jsou 3ks kleštin (vel. 6, 8 a 10 mm).
