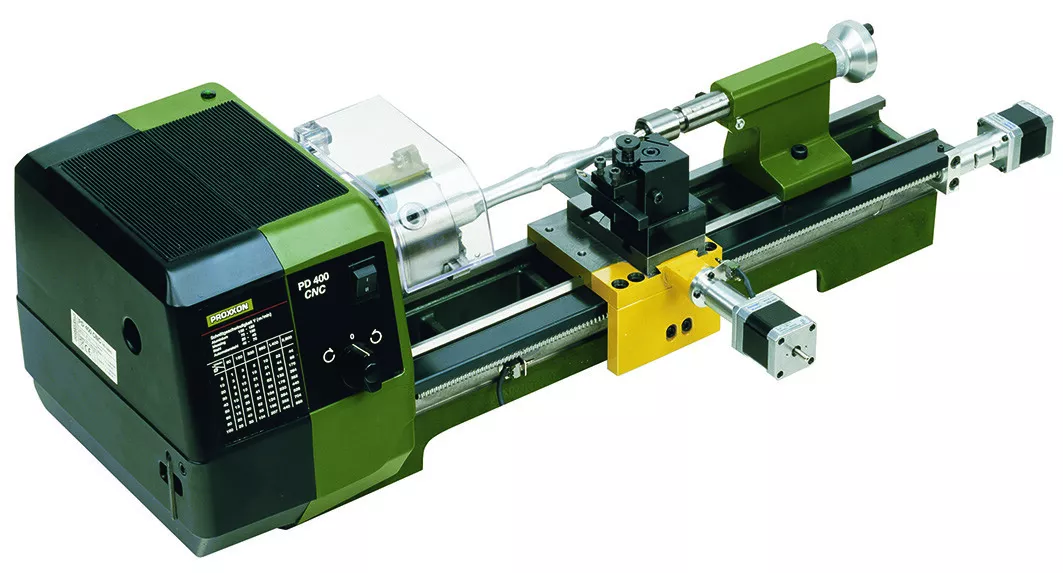

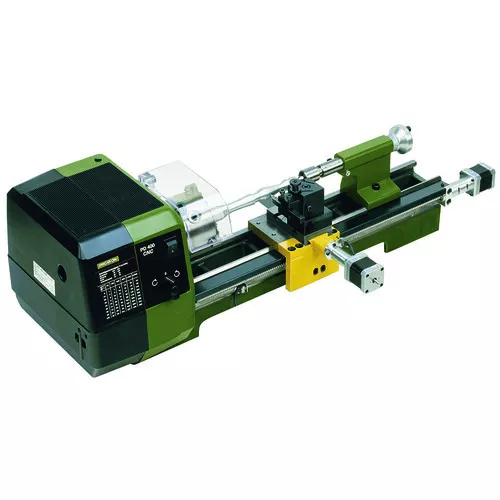

Proxxon Soustruh PD 400 s CNC přípravou

Technická data:

• 220 – 240 V. 50/60 Hz.
• Velikost: délka 900mm, hloubka 400mm, výška 300 mm.
• Výkon motoru 870W, příkon 550W.
• Hmotnost cca 45 kg.  Otáčky: 1. stupeň: 80 – 330 - 1.400/min; 2. stupeň: 160 – 660 - 2.800/min.
• Hlučnost: méně než 70dB.

Popis:

• Novinka Soustruh PD 400 s CNC přípravou je určen na rovinné, podélné, kuželové a vnitřní soustružení, řezání závitů apod.
• Soustruh PD 400 CNC lze při použití příslušenství využít i na vrtání, frézování a drážkování.
• Pro obrábění oceli, mosazi, hliníku a plastu atd.
• Montážní příruba pro upevnění Frézovací hlavy FF 250.
• Soustruh je poháněn silným tichým motorem s možností šesti rychlostí otáčení vřetene nastavitelných přesouváním hnacího řemene v rozsahu 80 - 2.800/min.
• Hlavní vypínač motoru je s automatickou ochranou proti opětovnému sepnutí v případě výpadku proudu. Posuv v ose X a Y zajišťují výkonné 1,8 A krokové motory .
• Soustruh PD 400 CNC Ready NENÍ dodáván s řídící jednotkou ani příslušným softwarem.
• Tyto doplňky je možné objednat samostatně - v případě dotazů nás prosím kontaktujte.Příčně žebrované strojní lože je vyrobeno z šedé litiny, s broušeným širokorozchodným prizmatickým vedením suportu a koníku.
• I při vysokém zatížení pracuje bez vibrací.
• Na zadní části lože je příruba pro montáž vrtací a Frézovací hlavy PF 230 nebo Frézky FF 250/BL.
• V přední části lože je vodící šroub s trapézovým závitem (12 x 1,5) pro posuv suportu.
• Předimenzované hlavní vřeteno je přesný tlakový hliníkový odlitek se dvěma nastavitelnými kuželovými ložisky a upínkou na MK 3 na straně sklíčidla (přesnost vystředěného běhu bez sklíčidla 1/100 mm) s průchodem o Ø 20,5 mm pro vložení dlouhých tyčí.
• Automatický strojní posuv 0,07 nebo 0,14 mm/otáčku.
• Vodicí vřeteno s trapézovým závitem 12 x 1,5 mm.
• Sklíčidlo - vysoce kvalitní přesné 3-čelisťové sklíčidlo podle DIN 6386 třída 1 (tolerance 0,04 mm) Ø 100 mm.
• Upínací rozsah čelistí 3 – 100 mm včetně bezpečnostního krytu sklíčidla.
• Koník je přesný tlakový hliníkový odlitek s možností posuvu a aretace upevňovacím šroubem k loži.
• Pinola má Ø 24 mm a lze ji vysunout do 40 mm, s přehlednou milimetrovou stupnicí a otočným upínacím hrotem s morse kuželem MK 2.Support: přesný tlakový zinkový odlitek, který lze posunovat pomocí ovládacího kolečka pro rychlé nastavení.
• Ze přední části suportu je páčka spojky pro matici šroubového vřetene.
• Příčné a horní saně jsou vyrobeny z oceli (rozchod příčných saní 85mm, horní saně rozchod 52 mm).
• Horní saně jsou otočné až do 45° se stupnicí pro soutružení kuželů.
• Rychloupínací víceúčelový držák soustružnických nástrojů vč. 2 ks výměnných držáků soustružnických nožů pro velikost nože 10 x 10 mm.
• Ovládací posuvná kolečka jsou vyrobena z hliníku s nastavitelnou stupnicí na kroužku na nulovou hodnotu.
• Rozsah otáčení pro příčné a podélné saně je 1 dílek = 0,025 mm, 1 otočení = 1 mm.
• Rozsah otáčení pinoly a vodícího šroubového vřetene je 1 dílek = 0,05 mm, 1 otočení = 1,5 mm.
• Zařízení pro řezání závitů pro levé i pravé závity s vyměnitelnými koly na 19 různých stoupání (pro metrické): 0,2 – 0,25 – 0,3 – 0,35 – 0,4 – 0,45 – 0,5 – 0,6 – 0,7 – 0,75 – 0,8 – 0,9 – 1 – 1,25 – 1,5 – 1,75 – 2 – 2,5 – 3 mm; pro palcové závity 10 – 48.

Rozsah dodávky:

• Součástí dodávky je 3-čelisťové sklíčidlo vč. výměnných čelistí pro vnitřní upnutí; 1ks rychloupínací víceúčelový držák soustružnických nástrojů vč. 2 ks výměnných upínacích držáků; 1ks otočný upínací hrot; 7 ks imbus klíčů pro vnitřní šestihrany; 1ks stranového klíče; 1ks sklíčidlo pro vrták s ozubeným věncem (čep MK 2, rozsah 10mm, objímka B12); 1ks ochranný kryt sklíčidla.
