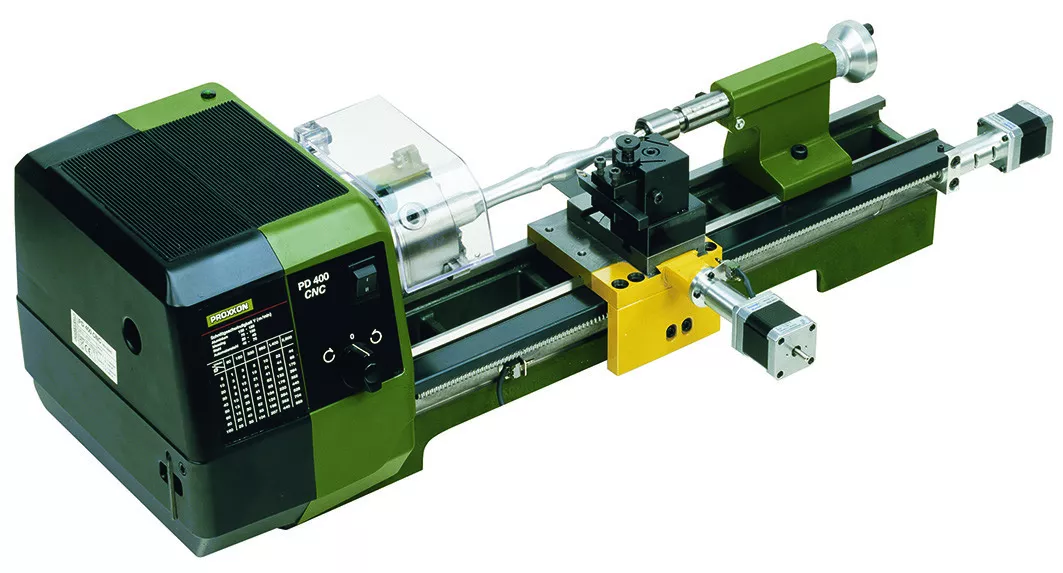

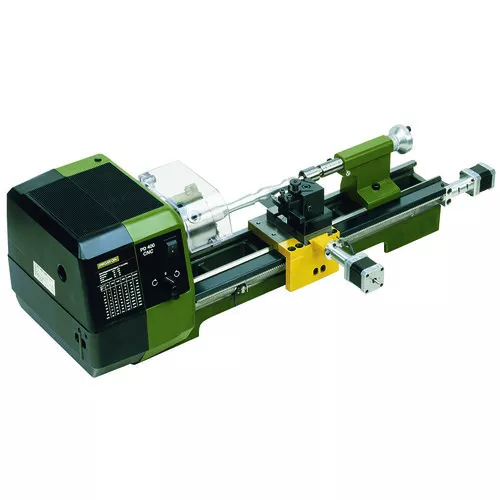

Proxxon Soustruh PD 400/CNC

Doprava ZDARMA
Tento produkt má dopravu
ZDARMA
Ikona lidí
Zakoupilo již více než
50 spokojených zákazníků
Ikona peněz
Garance vrácení peněz
do 14 dnů
Dostupnost Není skladem
Pobočka Praha 8 - Palmovka 0 ks
Pobočka Řevnice 0 ks
Externí sklad Není skladem
Zboží aktuálně nemáme skladem a není ani u dodavatele. Po vytvoření objednávky Vám přesný termín upřesníme telefonicky nebo mailem.
Kód produktu 24500
EAN 4006274245006
Výrobce Proxxon
Naše VIP cena:
Cena bez DPH 104 354 Kč
Cena s DPH 126 268 Kč
Množství:

Technická data:

  • 220 – 240 V. 50/60 Hz.
  • Velikost: délka 900mm, hloubka 400mm, výška 300 mm.
  • Výkon motoru 870W, příkon 550W.
  • Pohon vřetene osy X: Kuličkové vřeteno s 2,0 mm stoupáním (prům. 8 mm), krokový motor s 1,8 A a 50Ncm, vzdálenost 70mm.
  • Pohon vřetene osy Z: Kuličkové vřeteno s 4,0 mm stoupáním (prům. 12 mm), krokový motor s 1,8 A a 50Ncm, vzdálenost 300mm.
  • Připojení přes rozhraní RS 232 (nebo použití USB adaptéru). Hmotnost cca 45 kg.  Otáčky: 1. stupeň: 80 – 330 - 1.400/min; 2. stupeň: 160 – 660 - 2.800/min.
  • Hlučnost: méně než 70dB. Výška hrotů: 85mm. Vzdálenost mezi hroty: 400mm. Max. průměr obrobku nad suportem: 116mm. Vnitřní průměr vřetene: 20,5mm. Kužel hl. vřetene na straně sklíčidla: MK3.

Popis:

  • Na rovinné, podélné, kuželové a vnitřní soustružení, řezání závitů apod.
  • Soustruh PD 400/CNC lze při použití příslušenství využít i na vrtání, frézování a drážkování.
  • Pro obrábění oceli, mosazi, hliníku a plastu.
  • Montážní příruba pro upevnění vrtacího a frézovacího zařízení PF 230.

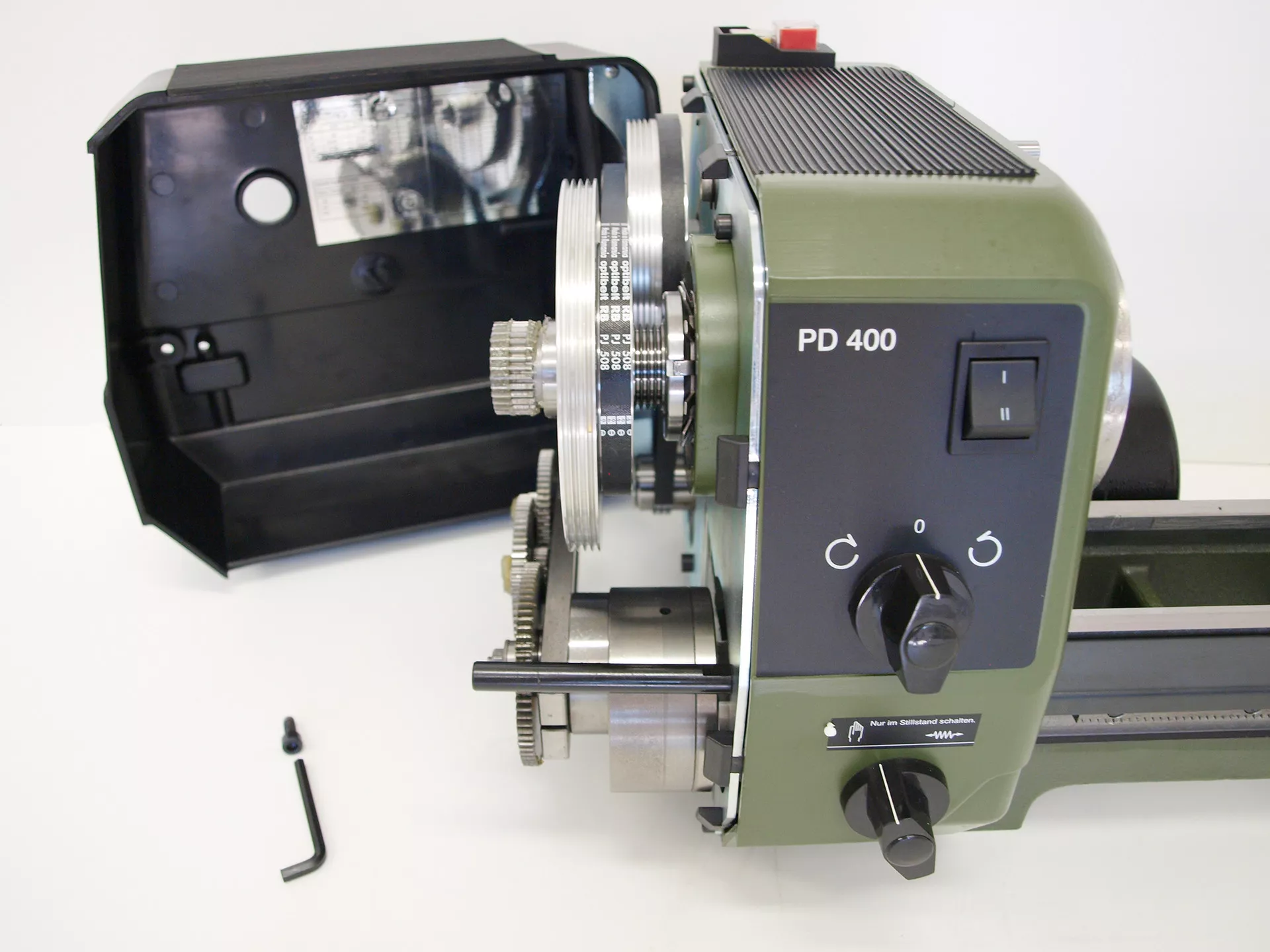

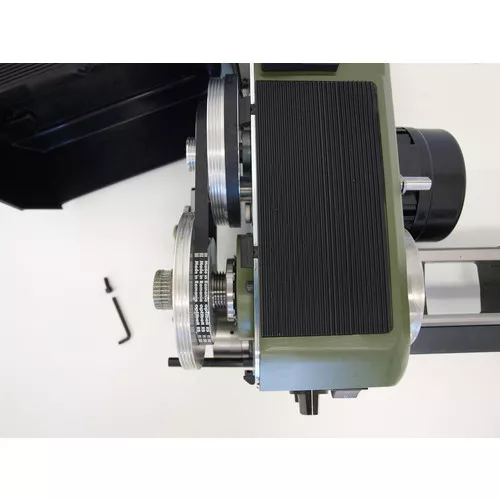

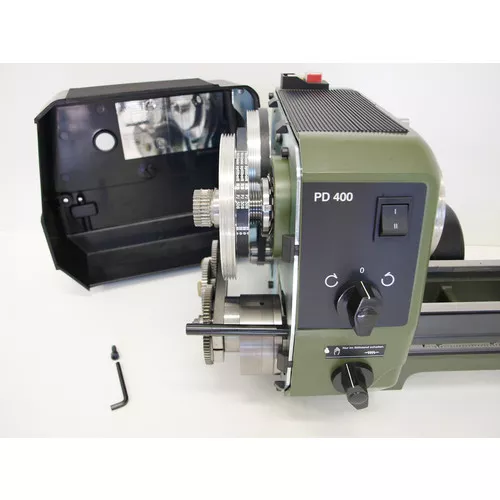

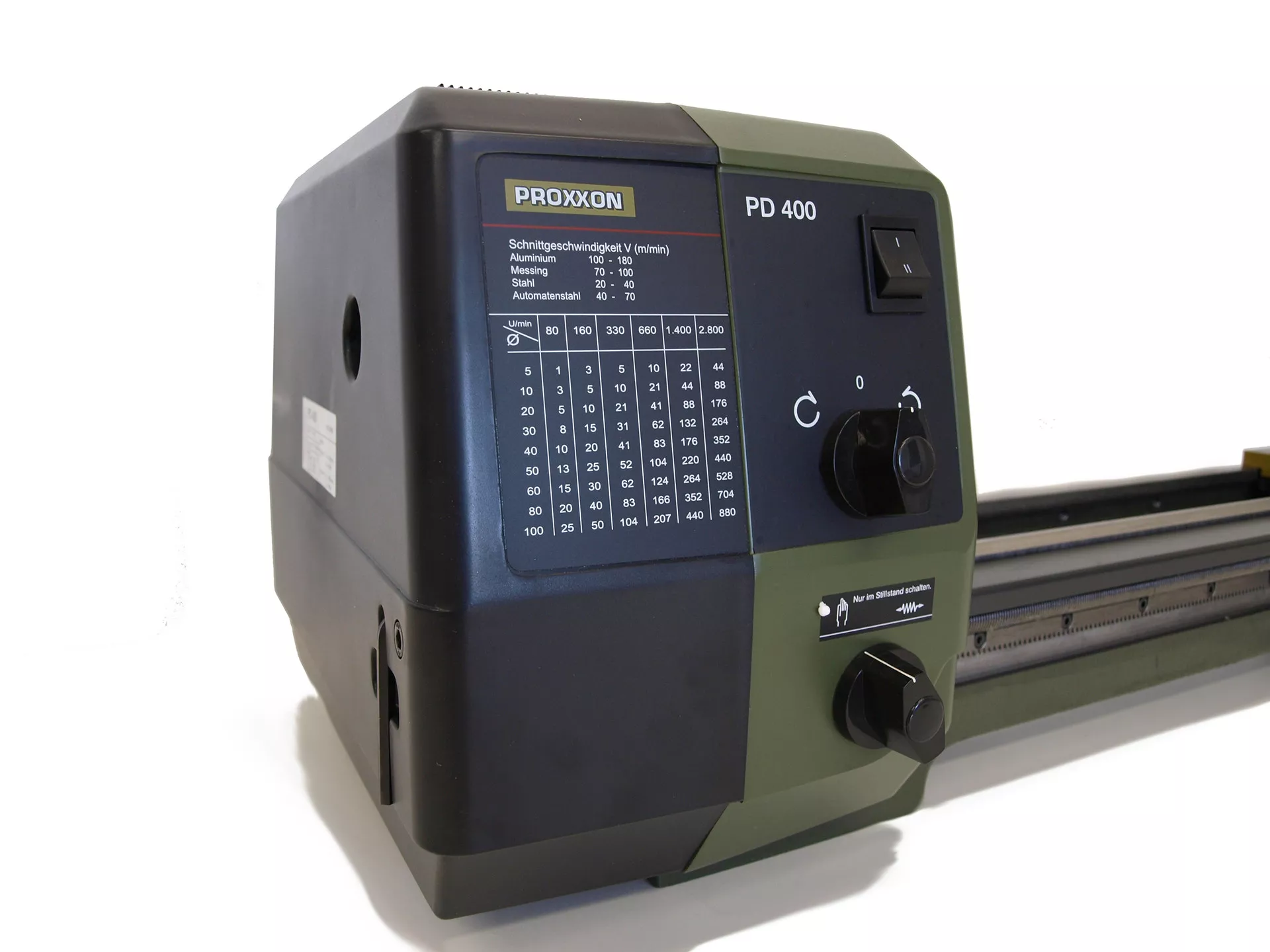

  • Soustruh je poháněn silným tichým motorem s možností šesti rychlostí otáčení vřetene nastavitelných přesouváním hnacího řemene v rozsahu 80 - 2.800/min.
  • Hlavní vypínač motoru je s automatickou ochranou proti opětovnému sepnutí v případě výpadku proudu. Jedná se o kompletní CNC soustruh vč. řídící jednotky a "user-friendly" software (operační systém Windows®). CNC ovládání osy Z a X umožňuje přesné opakované soustružení.  Příčně žebrované strojní lože je vyrobeno z šedé litiny, s broušeným širokorozchodným prizmatickým vedením suportu a koníku.
  • I při vysokém zatížení pracuje bez vibrací.
  • Na zadní části lože je příruba pro montáž vrtací a frézovací hlavy PF 230.
  • V přední části lože je vodící šroub s trapézovým závitem (12 x 1,5) pro posuv suportu. Předimenzované hlavní vřeteno je přesný tlakový hliníkový odlitek se dvěma nastavitelnými kuželovými ložisky a upínkou na MK 3 na straně sklíčidla (přesnost vystředěného běhu bez sklíčidla 1/100 mm) s průchodem o Ø 20,5 mm pro vložení dlouhých tyčí.
  • Automatický strojní posuv 0,07 nebo 0,14 mm/otáčku.

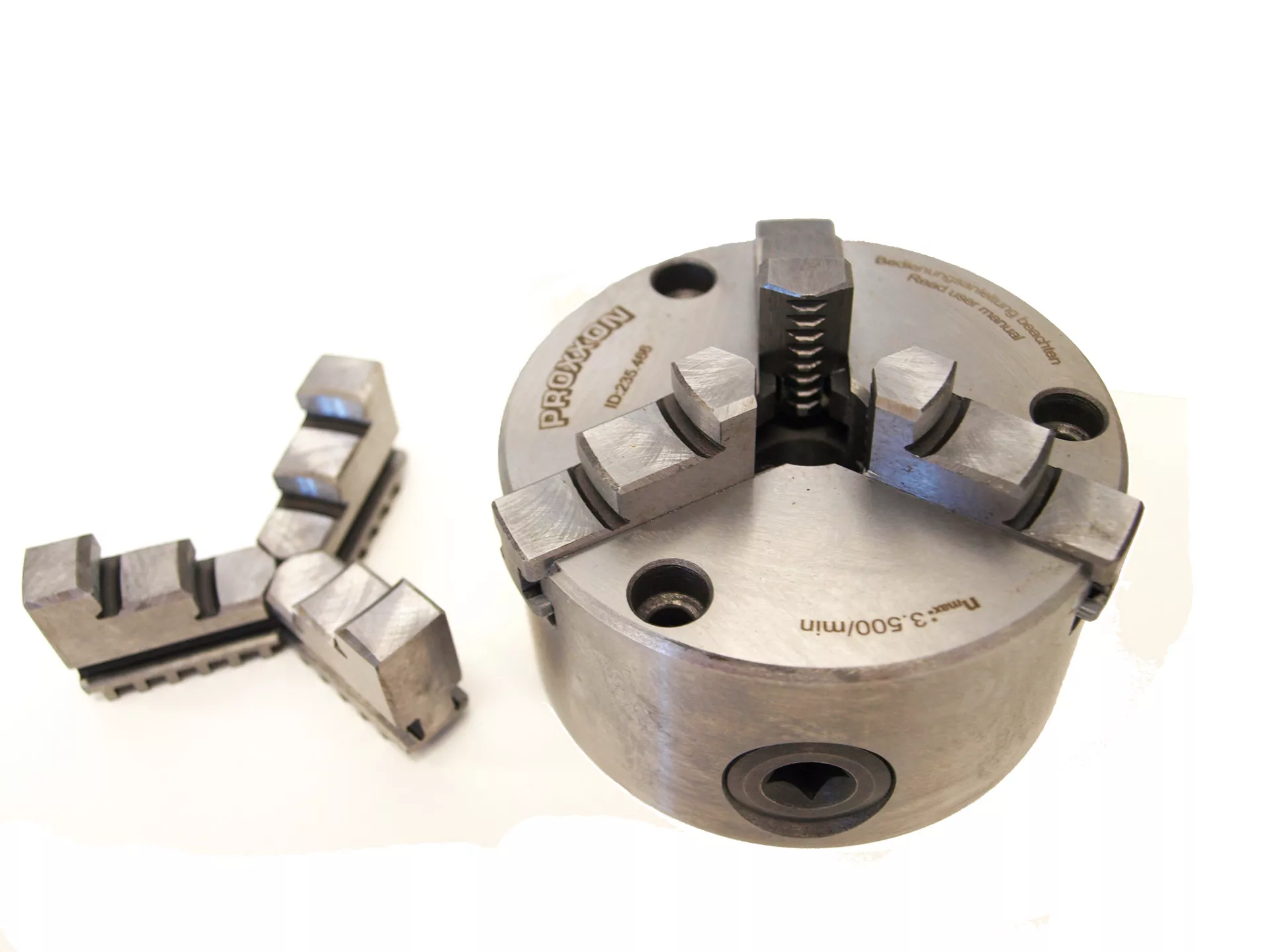

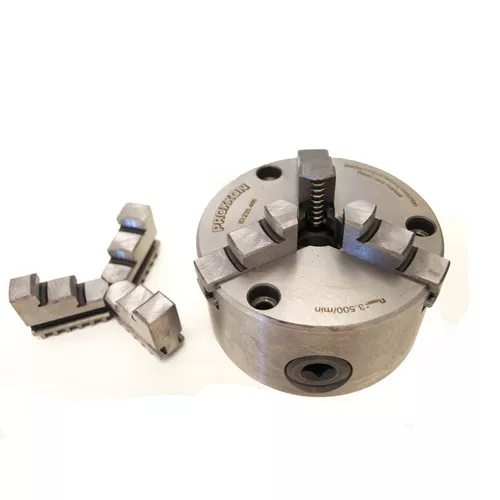

  • Vodicí vřeteno s trapézovým závitem 12 x 1,5 mm. Sklíčidlo - vysoce kvalitní přesné 3-čelisťové sklíčidlo podle DIN 6386 třída 1 (tolerance 0,04 mm) Ø 100 mm.

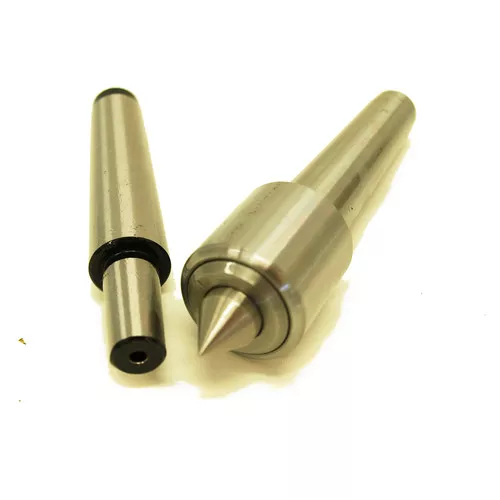

  • Upínací rozsah čelistí 3 – 100 mm včetně bezpečnostního krytu sklíčidla. Koník je přesný tlakový hliníkový odlitek s možností posuvu a aretace upevňovacím šroubem k loži. Pinola má Ø 24 mm a lze ji vysunout do 40 mm, s přehlednou milimetrovou stupnicí a otočným upínacím hrotem s morse kuželem MK 2.Support: přesný tlakový zinkový odlitek, který lze posunovat pomocí ovládacího kolečka pro rychlé nastavení.
  • Ze přední části suportu je páčka spojky pro matici šroubového vřetene.
  • Příčné a horní saně jsou vyrobeny z oceli (rozchod příčných saní 85mm, horní saně rozchod 52 mm).
  • Horní saně jsou otočné až do 45° se stupnicí pro soutružení kuželů.

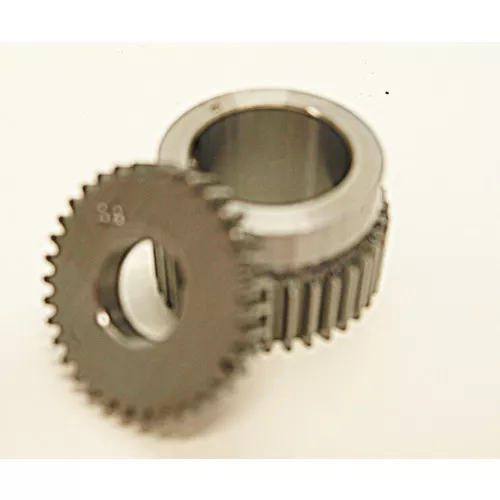

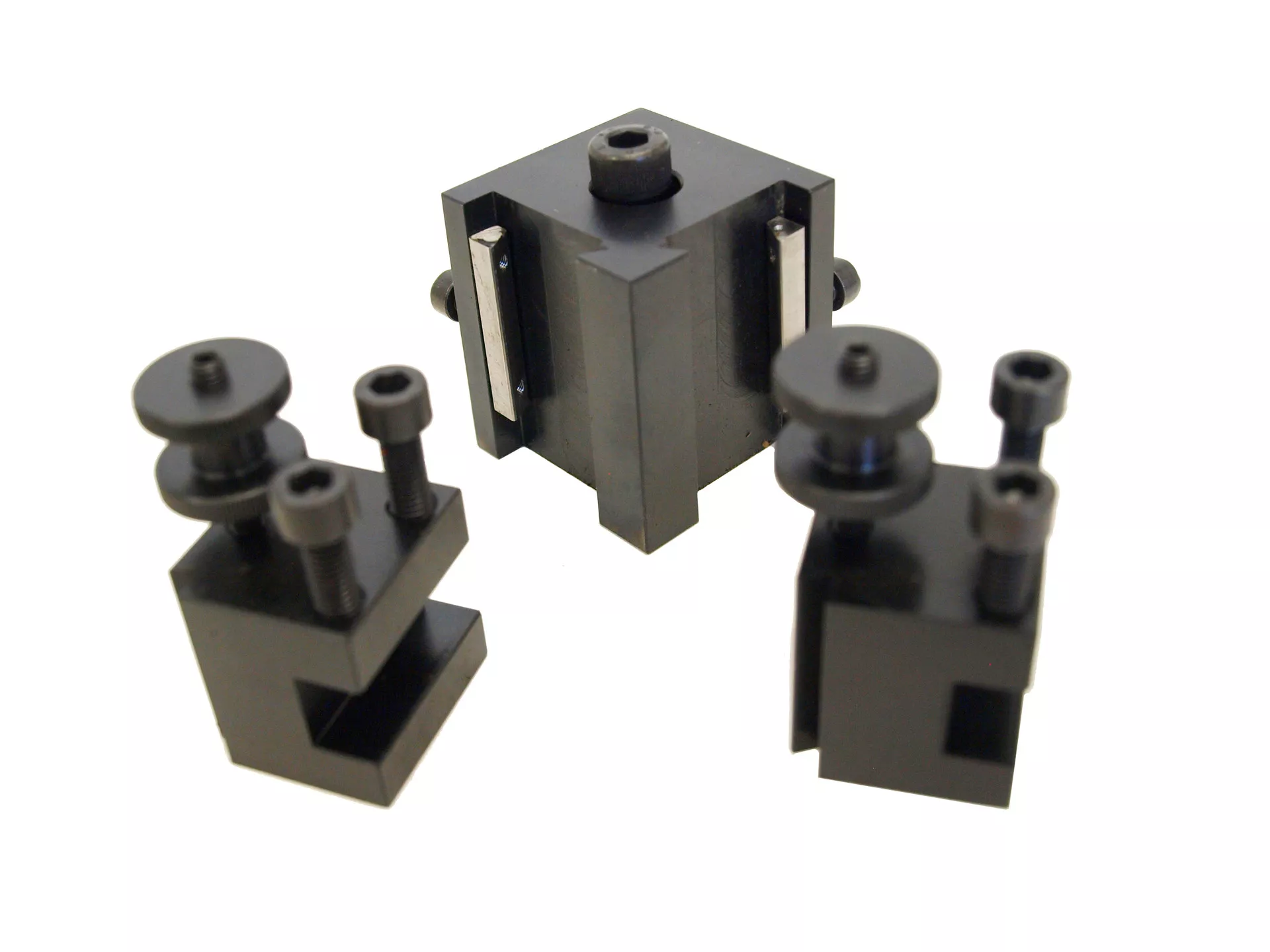

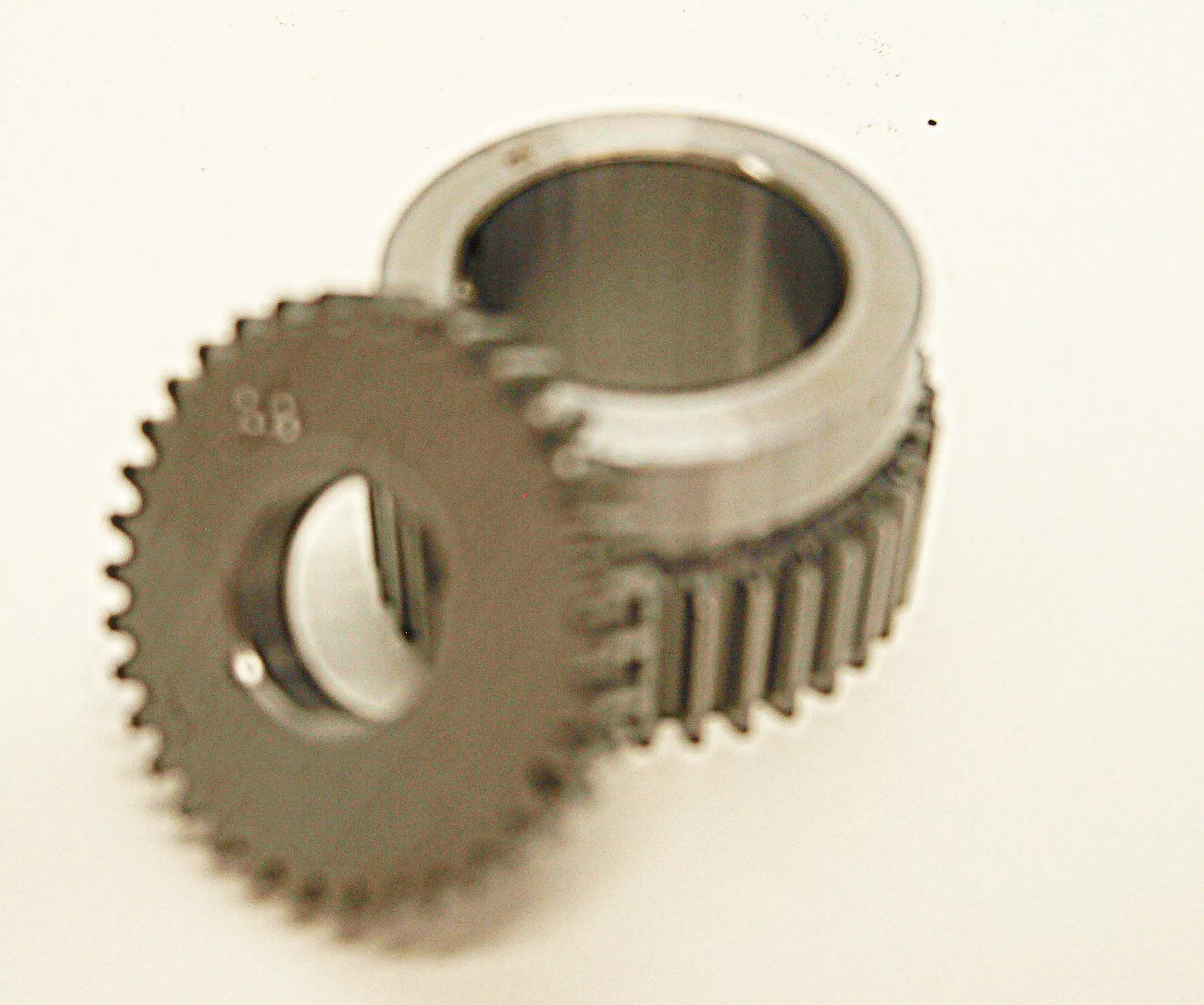

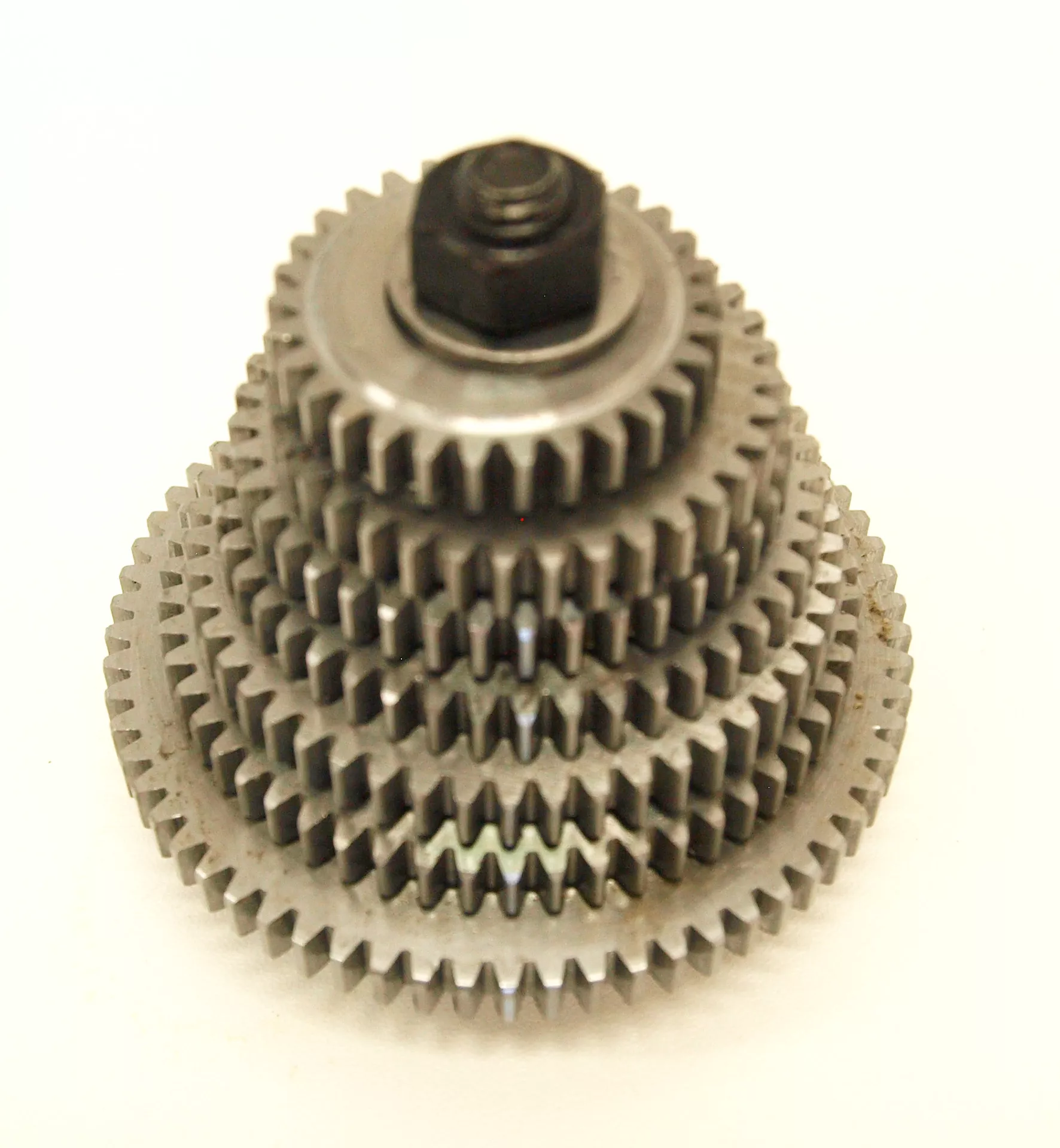

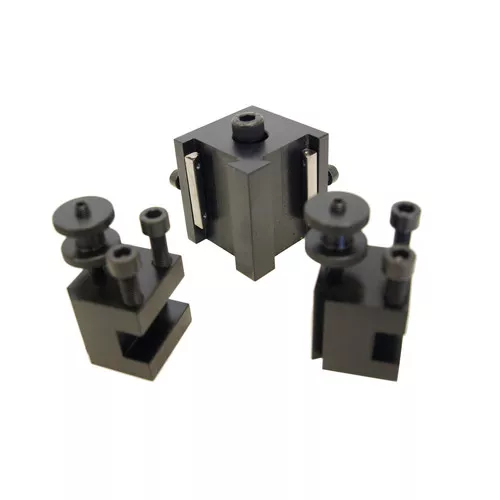

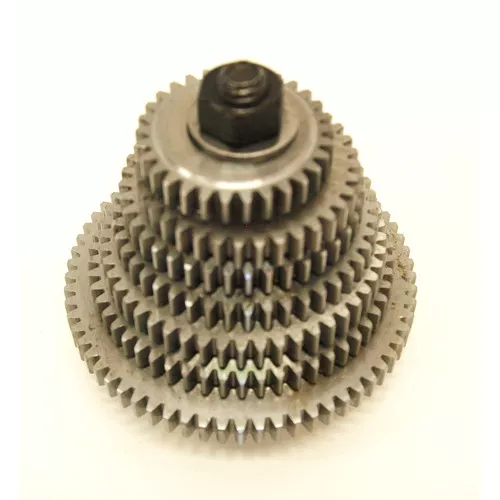

  • Rychloupínací víceúčelový držák soustružnických nástrojů vč. 2 ks výměnných držáků soustružnických nožů pro velikost nože 10 x 10 mm. Posuv v ose X a Z zajišťují dva 1,8 A výkonné krokové motory. Posuv pro ose "Z" 70mm, osa "X" 300mm. Zařízení pro řezání závitů pro levé i pravé závity s vyměnitelnými koly na 19 různých stoupání (pro metrické): 0,2 – 0,25 – 0,3 – 0,35 – 0,4 – 0,45 – 0,5 – 0,6 – 0,7 – 0,75 – 0,8 – 0,9 – 1 – 1,25 – 1,5 – 1,75 – 2 – 2,5 – 3 mm; pro palcové závity 10 – 48.

Rozsah dodávky:

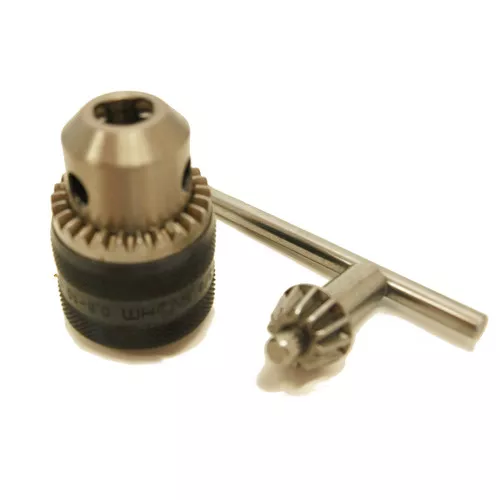

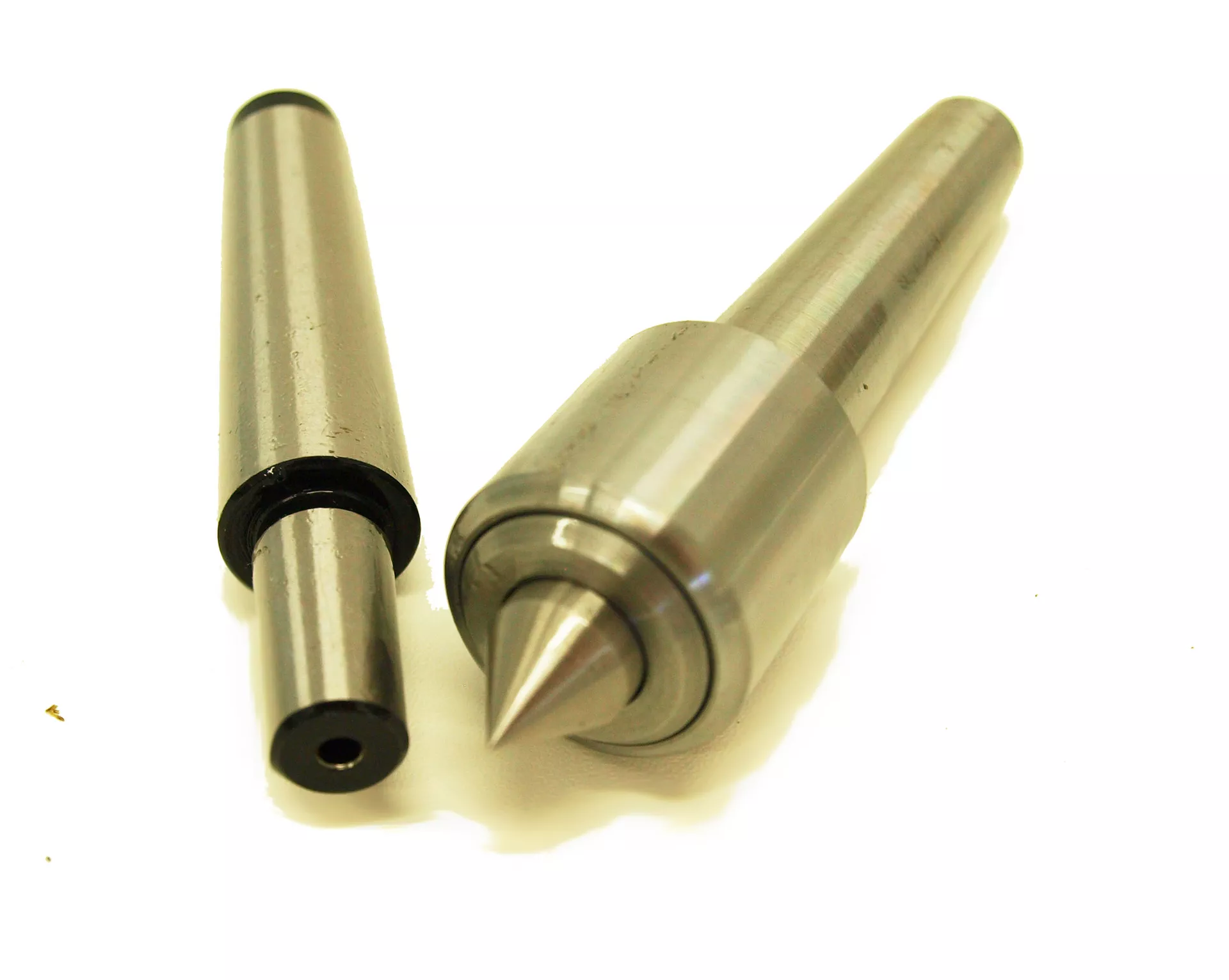

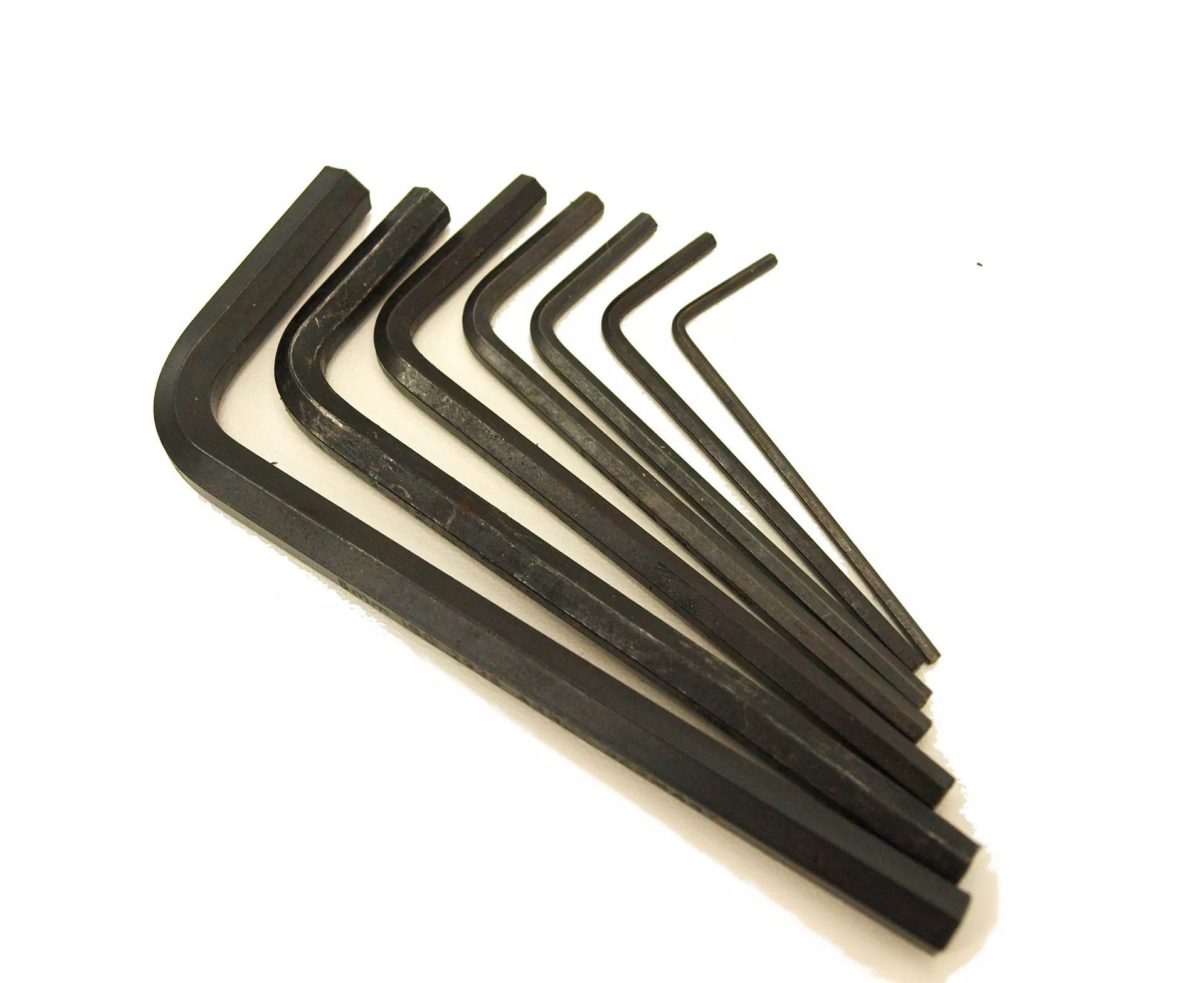

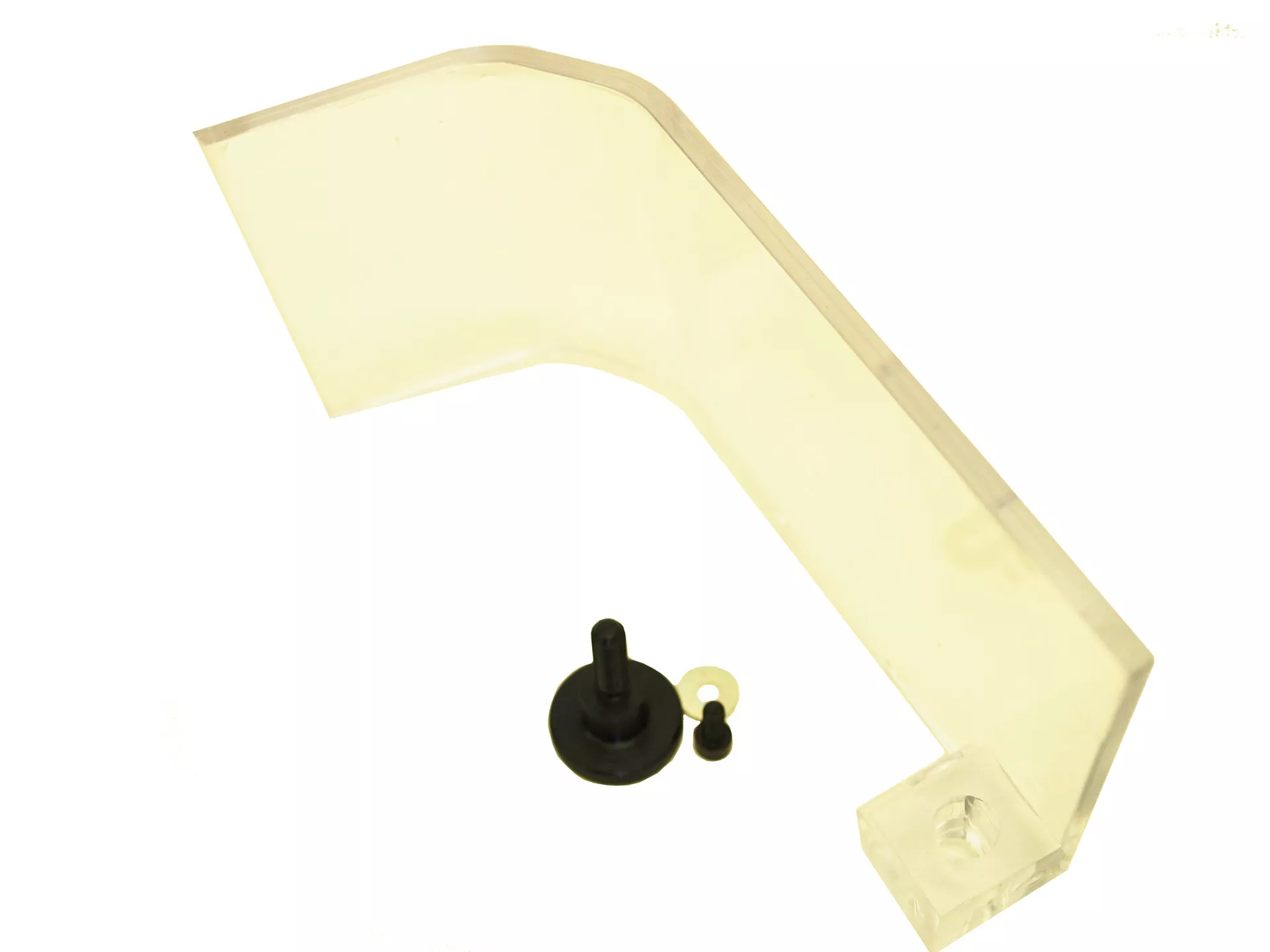

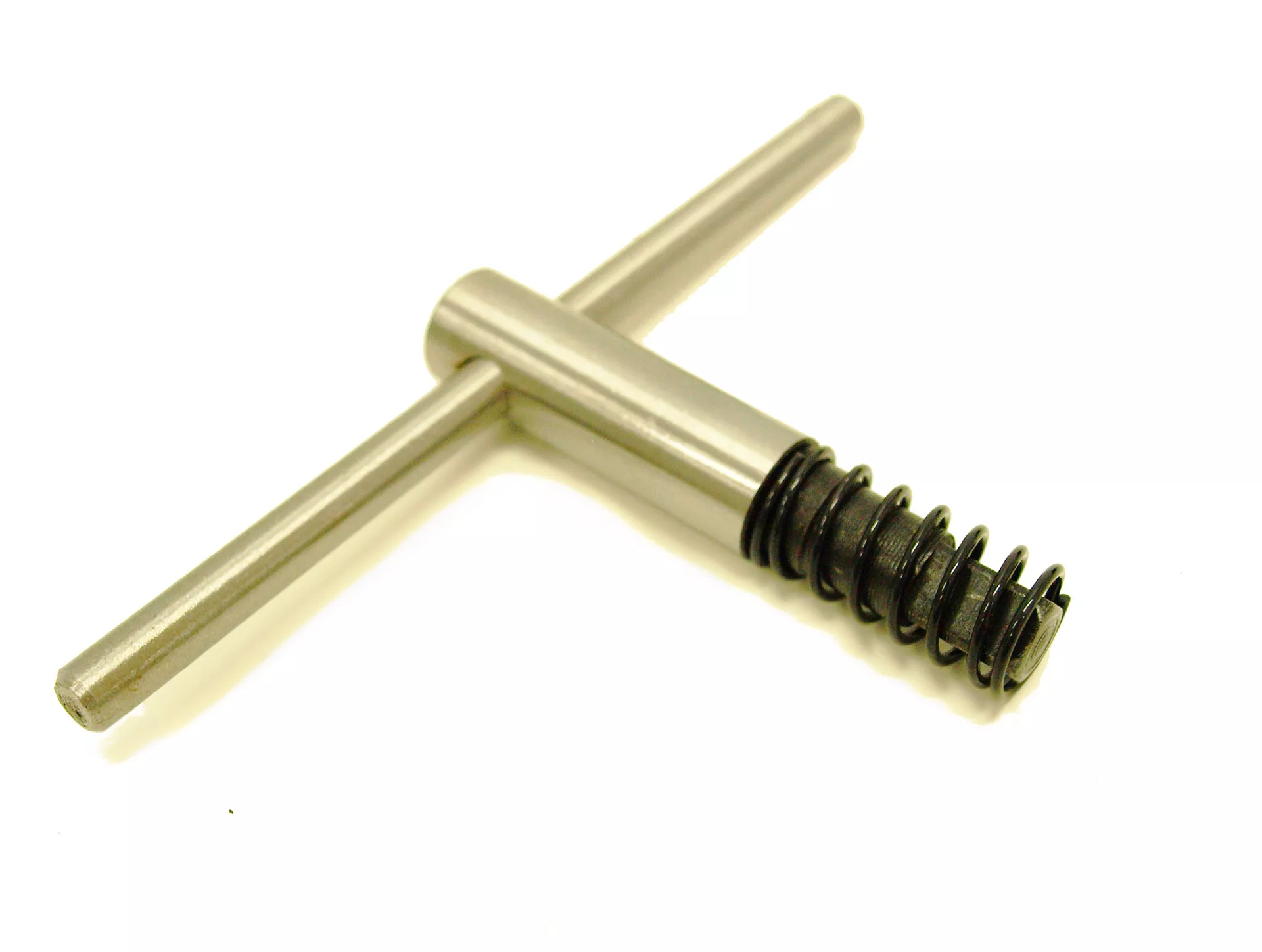

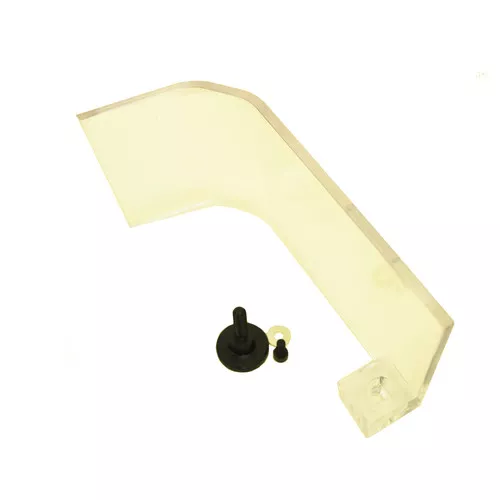

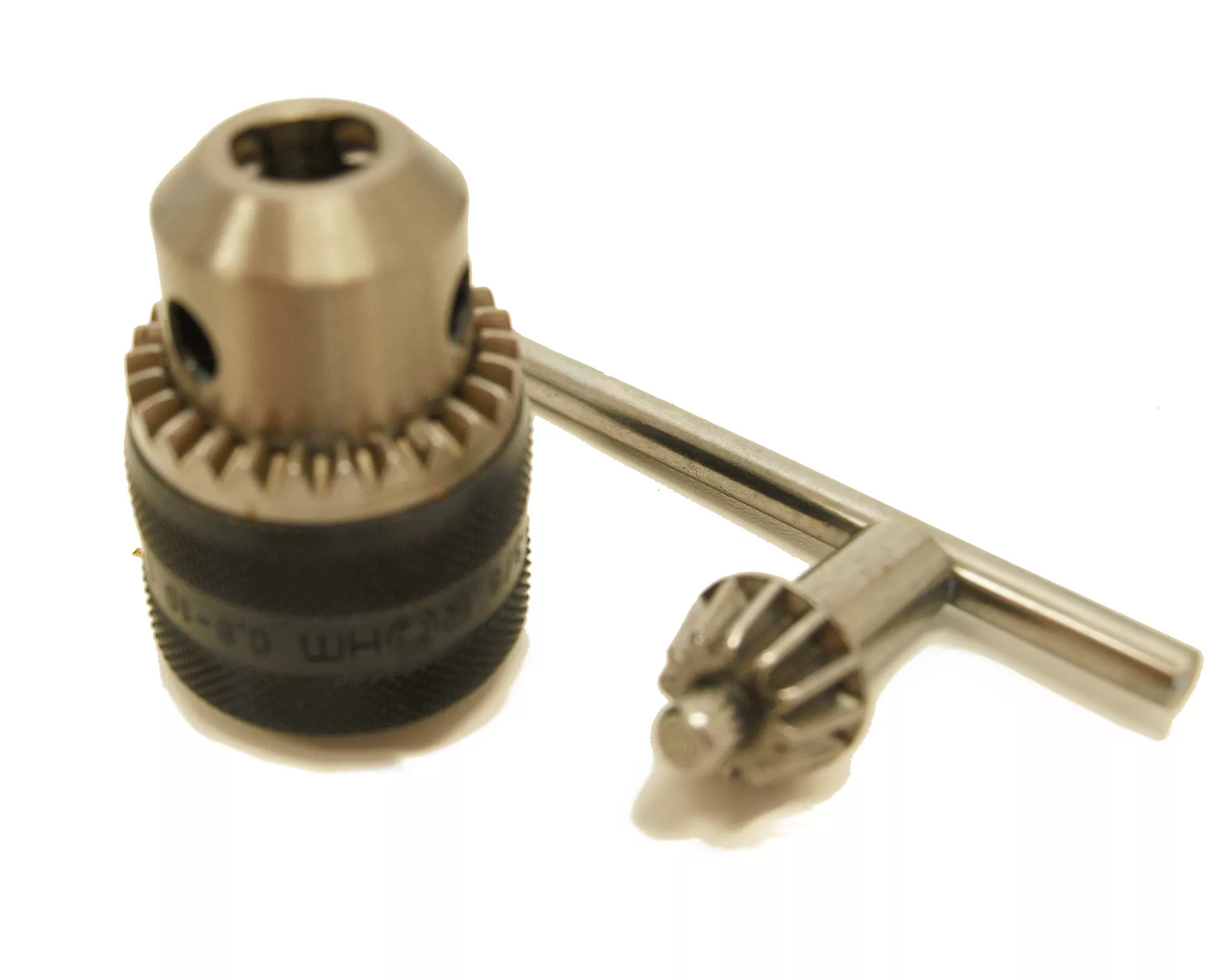

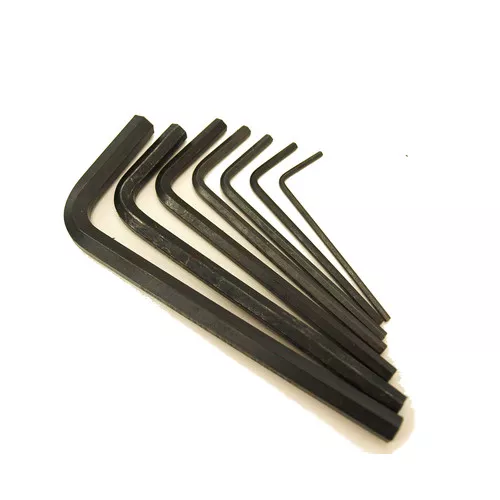

  • Součástí dodávky je 3-čelisťové sklíčidlo vč. výměnných čelistí pro vnitřní upnutí; 1ks rychloupínací víceúčelový držák soustružnických nástrojů vč. 2 ks výměnných upínacích držáků; 1ks otočný upínací hrot; 7 ks imbus klíčů pro vnitřní šestihrany; 1ks stranového klíče; 1ks sklíčidlo pro vrták s ozubeným věncem (čep MK 2, rozsah 10mm, objímka B12); 1ks ochranný kryt sklíčidla, propojovací kabely k PC, řídicí jednotky CNC (je součástí dodávky)
