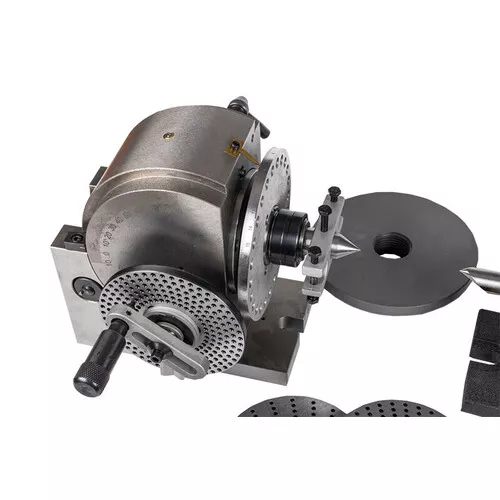

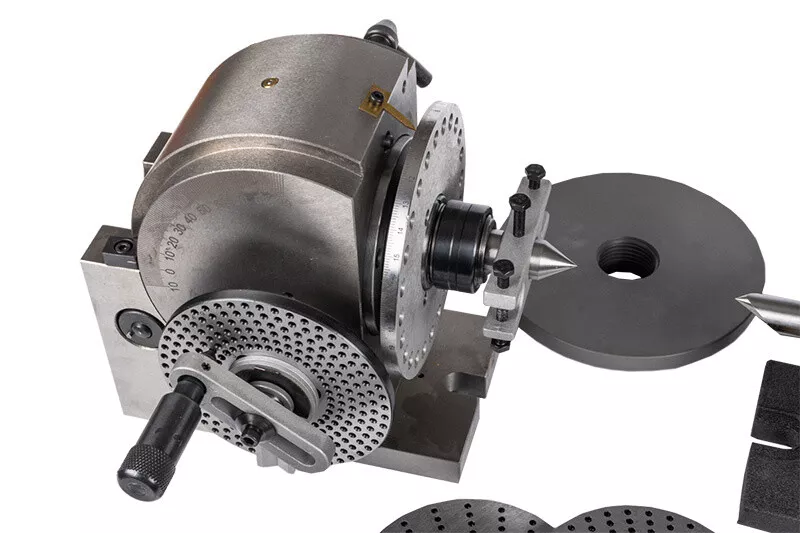

Proma DH-125/3 Dělící hlava s koníkem bez sklíčídla MK3 (BS-1)

Popis:

• Dělící hlava PROMA DH-125/3 s koníkem bez sklíčidla
• Typ dělící hlavy DH-125/3 je vhodný pro frézování, broušení a vrtání. Hladká dělicí deska s 24 zářezy umožňuje přímé dělení 2, 3, 4, 6, 8, 12 a 24. Nepřímé dělení (šnekový převodový poměr 1:40) lze provádět všechna dělení až do 50 a mnoho nad 50. Dělení mimo rozsah nepřímého dělení se dosahuje použitím odlišného systému, který umožňuje všechna dělení až do 1000. Tabulka dělení dodávaná s každou hlavou uvádí všechna dělení až do 380.
• Dělící hlava DH-125/3
• kombinuje tuhost s přesností. Vřeteno se otáčí v přesných kuželíkových ložiscích prakticky bez vůle. Na rozdíl od konvenčních konstrukcí je přímá dělící deska uložena na kuželovém předním dělícím vřetenu. Dělicí hlava a vřeteno lze natáčet z horizontální do vertikální polohy. Dělící vřeteno, šnekový čep s přímým dělením jsou kalené a broušené, stejně jako dvě desky nepřímého dělení, středicí prvky a nepřímý dělící čep. Šnekové kolo je vyrobeno ze speciálního tvrdého fosforového bronzu. Šnek a šnekové kolo, stejně jako většina ostatních rotujících částí, se otáčí v olejové lázni.
• Hlavní výhody
• Vřetena v přesných kuželíkových ložiscích Kalený a broušený šnek z nerezové oceli Šnekové kolo z fosforového bronzu Převodový poměr 40:1 Sklopná od -10 ° do +90 ° Přímé dělení po 24 Dvě desky pro nepřímé dělení (A 15, 16, 17, 18,19, 20 a B 21, 23, 27, 29, 31, 33)
• Všechna dělení od 2 do 50, možnost dalších dělení od 52 do 380

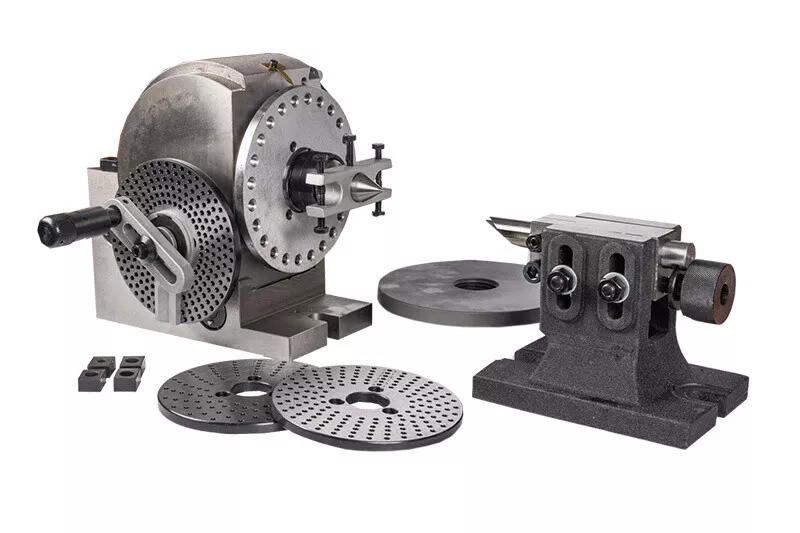

• Součásti dodávky Dělící hlavy PROMA DH-125/3
• Výškově stavitelný koník 2 dělící desky pro přímé dělení Pevný hrot s unašečem Upínací kameny 4ks Šrouby upínacích kamenů 4ks  Upínací pouzdro Samostatná příruba 160 mm
